Trong kiến trúc MPLS classic, chúng ta đang vận hành một hệ sinh thái cực kỳ phức tạp:
  • IGP (OSPF/IS-IS): xây dựng topology
  • LDP: phân phối label hop-by-hop
  • RSVP-TE: traffic engineering (stateful, signaling phức tạp)
  • BGP-LU: end-to-end label distribution
  • MP-BGP: VPN services (L3VPN, L2VPN)
  • T-LDP: pseudowire signaling

👉 Vấn đề:
  • Control plane bị phân mảnh
  • Mỗi protocol có state riêng → tăng complexity
  • Troubleshooting cực khó (multi-plane correlation)
  • Khó scale (đặc biệt trong SP + 5G + DC)
2. Segment Routing – “Game changer” trong MPLS


Segment Routing (SR-MPLS) thay đổi hoàn toàn cách chúng ta vận hành mạng: 🚀 Điểm mấu chốt:
  • Loại bỏ LDP
  • Loại bỏ RSVP-TE
  • Không cần signaling protocol riêng cho TE

Thay vào đó:
  • IGP (IS-IS/OSPF) gắn thêm SR extensions
  • Label (Segment ID – SID) được phân phối qua IGP

👉 Path được encode trực tiếp trong packet dưới dạng label stack
3. Simplified Protocol Stack – Ý nghĩa thực sự

Trước đây:

BGP (Service)
T-LDP
-------------------
BGP-LU
RSVP-TE
LDP
IGP
IP Bây giờ:

BGP-EVPN (Service plane)
IGP + SR (Transport)
IP

👉 Chỉ còn 3 lớp chính
4. EVPN – Control Plane thống nhất cho dịch vụ


EVPN không chỉ là L2VPN, mà là:
  • Control plane unified cho:
    • L2VPN (VPLS replacement)
    • L3VPN (EVPN Type-5)
    • Data Center (VXLAN EVPN)
    • MPLS WAN

👉 Điểm mạnh:
  • MAC + IP learning qua BGP (không flood)
  • Multi-homing (ESI)
  • Active-active forwarding
5. Single Control Plane – Tại sao quan trọng?


Trong hình thứ 2, toàn bộ mạng (Access → Core → DC → MEC) chạy:

👉 Một control plane duy nhất: SR + EVPN Ý nghĩa:
  • Không còn “multi-protocol stitching”
  • Không còn redistribution phức tạp
  • Không còn LDP ↔ BGP ↔ RSVP dependency

👉 Đây là bước tiến cực lớn về operational simplicity
6. TI-LFA – Fast Convergence built-in


IGP với SR extensions hỗ trợ:

👉 TI-LFA (Topology Independent Loop-Free Alternate)
  • Convergence ~50ms
  • Không cần RSVP Fast Reroute
  • Không cần pre-signaled tunnel

👉 Failover được tính toán pre-computed trong IGP
7. BGP-LS, PCEP, Netconf/YANG – hướng tới Automation


Kiến trúc này mở đường cho SDN:
  • BGP-LS
    → Export topology ra controller
  • PCEP
    → Controller điều khiển path (centralized TE)
  • Netconf/YANG
    → Automation, intent-based networking

👉 Đây chính là nền tảng cho:
  • Cisco Crosswork
  • SD-WAN / SR Policy
  • AIOps
8. xHaul + 5G + MEC – vì sao cần kiến trúc này?


Trong hình có:
  • xHaul Fabric (5G transport)
  • MEC (Edge compute)
  • Data Center
  • Core Network

👉 Các yêu cầu:
  • Low latency
  • Deterministic path
  • Massive scale
  • Network slicing

👉 SR + EVPN đáp ứng:
  • SR Policy → traffic steering
  • Flex-Algo → slicing
  • EVPN → service abstraction
🔥 Tổng kết (Key Takeaways)
  • MPLS truyền thống = nhiều protocol → phức tạp, khó scale
  • Segment Routing = đơn giản hóa control plane
  • EVPN = unified service plane
  • SR + EVPN = Single IP/MPLS Control Plane

👉 Lợi ích thực tế:
  • Giảm OPEX (operation đơn giản hơn)
  • Scale tốt hơn (cloud, 5G, DC)
  • Dễ automation (model-driven)
  • Troubleshooting dễ hơn rất nhiều
​]]> Automation - Virtualization - DNA Center dangquangminh https://www.forum.vnpro.org/forum/công-nghệ-mạng/lan-technologies-data-center/439660-unified-mpls Kiến trúc hệ thống Giám sát theo thiết kế Cisco https://www.forum.vnpro.org/forum/công-nghệ-mạng/lan-technologies-data-center/439606-kiến-trúc-hệ-thống-giám-sát-theo-thiết-kế-cisco Thu, 16 Apr 2026 13:10:15 GMT 🔥 Khi hệ thống giám sát không còn là “xem log” mà trở thành một cỗ máy tự động hóa vận hành thông minh Trong các hệ thống mạng hiện đại, vấn đề... 🔥 Khi hệ thống giám sát không còn là “xem log” mà trở thành một cỗ máy tự động hóa vận hành thông minh

Trong các hệ thống mạng hiện đại, vấn đề không còn là có bao nhiêu công cụ monitoring, mà là làm sao gom chúng lại, hiểu được sự kiện (event), và tự động phản ứng (action). Kiến trúc trong hình là một ví dụ rất điển hình của cách các doanh nghiệp lớn đang xây dựng Event-Driven & AIOps Architecture.
🧠 Tổng quan kiến trúc (Architecture Overview)


Kiến trúc này được chia thành 3 lớp chính:

1. Data Sources – Nguồn dữ liệu đầu vào


Đây là nơi sinh ra toàn bộ sự kiện (events) trong hệ thống:
  • Cisco Meraki / ThousandEyes
    → Gửi dữ liệu qua Webhook
  • DNA Center
    → Gửi webhook hoặc telemetry
  • Zabbix
    → Gửi dữ liệu qua Kafka (SNMP, ICMP monitoring)
  • Splunk
    → Gửi log qua Syslog
  • Cisco Firepower (FMC)
    → Log bảo mật
  • Cisco Telemetry Broker
    → Gửi SNMP Traps
  • API Systems
    → Custom alerts

👉 Điểm quan trọng:
Hệ thống này không phụ thuộc vào một vendor duy nhất, mà gom dữ liệu từ rất nhiều nguồn khác nhau.
2. DMZ & Ingestion Layer – Lớp tiếp nhận dữ liệu
  • NGINX (DMZ Web Proxy) đóng vai trò:
    • Nhận webhook từ bên ngoài
    • Bảo vệ hệ thống internal
    • Forward request vào bên trong

👉 Đây là best practice về security:
  • Không expose trực tiếp hệ thống xử lý bên trong
  • Tách biệt DMZ và Internal Network
3. Core Processing – Xử lý trung tâm (Trái tim hệ thống)


Bên trong internal network, hệ thống xử lý theo pipeline rất rõ ràng: 🔹 Bước 1: Raw Events
  • Nhận event thô từ nhiều nguồn
🔹 Bước 2: Normalize & Import
  • Chuẩn hóa dữ liệu (normalize)
  • Import vào hệ thống xử lý

👉 Ví dụ:
  • Zabbix gửi alert CPU → convert về format chung
  • Firepower gửi intrusion → normalize thành security event
🔹 Bước 3: Rules Engine (Event → Alert → Situation)


Đây là phần “thông minh” nhất:
  • Rules Evaluator
  • Situation Assigner
  • Situation Evaluator

👉 Logic xử lý:
  • Event → tạo Alert
  • Nhiều Alert → gom lại thành Situation

📌 Ví dụ thực tế:
  • 1 switch down → alert
  • 20 switch cùng site down → Situation: Site outage
🔹 Bước 4: Data Storage
  • Lưu vào:
    • PostgreSQL
    • Volume storage
  • Đồng thời push vào:
    • Splunk Index

👉 Đây là nơi phục vụ:
  • Search log
  • SOC analysis
  • Compliance
🔹 Bước 5: Integration & Automation


Hệ thống tích hợp mạnh với:
  • ServiceNow
    • CMDB Sync
    • Incident
    • Change Request
  • Webex (Cisco)
    • Gửi alert real-time
  • Email / Ticketing
  • Automation Trigger (Kafka / GitHub)

👉 Ví dụ:
  • Phát hiện incident → tự tạo ticket ServiceNow
  • Critical alert → gửi Webex + Email
  • Automation → trigger script fix lỗi
⚙️ Luồng xử lý tổng thể


Toàn bộ hệ thống hoạt động theo pipeline:

Event → Alert → Situation → Rules → Actions

Trong đó:
  • Event: dữ liệu thô
  • Alert: cảnh báo đơn lẻ
  • Situation: ngữ cảnh tổng hợp
  • Rules: logic xử lý
  • Actions: hành động (automation)
🚀 Ví dụ thực chiến

Case 1: Link WAN bị down
  1. Zabbix detect ICMP fail
  2. Gửi event qua Kafka
  3. System tạo Alert
  4. Rule detect nhiều alert cùng site
  5. Tạo Situation: WAN outage
  6. Trigger:
    • ServiceNow ticket
    • Webex alert cho NOC
    • Automation chạy failover script
Case 2: Security attack
  1. Firepower phát hiện intrusion
  2. Gửi log về Splunk
  3. Rule detect pattern tấn công
  4. Tạo Situation: Possible attack
  5. Action:
    • Block IP (automation)
    • Alert SOC team
🧩 Điểm mạnh của kiến trúc này
  • Decoupled (Kafka-based) → mở rộng dễ
  • Multi-source integration → không bị lock vendor
  • Event correlation → giảm false alert
  • Automation-first → giảm MTTR
  • AIOps-ready → dễ tích hợp AI sau này
💡 Góc nhìn CCIE / CISSP
  • Đây chính là mô hình SIEM + SOAR + AIOps hybrid
  • Phù hợp với:
    • NOC (Network Operation Center)
    • SOC (Security Operation Center)
  • Tuân thủ nguyên tắc:
    • Defense in Depth (DMZ + Internal)
    • Least Exposure
    • Centralized Logging & Correlation
🔥 Kết luận


Nếu bạn vẫn đang:
  • Check log thủ công
  • Xử lý alert riêng lẻ
  • Không có correlation

👉 Thì bạn đang ở “Monitoring 1.0”

Còn kiến trúc này đại diện cho:
👉 Monitoring 3.0 – Event-driven + Automation + Context-aware]]> Automation - Virtualization - DNA Center dangquangminh https://www.forum.vnpro.org/forum/công-nghệ-mạng/lan-technologies-data-center/439606-kiến-trúc-hệ-thống-giám-sát-theo-thiết-kế-cisco 📘 Giới thiệu EtherChannel https://www.forum.vnpro.org/forum/công-nghệ-mạng/lan-technologies-data-center/439289-📘-giới-thiệu-etherchannel Tue, 31 Mar 2026 11:47:17 GMT 📘 Giới thiệu EtherChannel 1. EtherChannel là gì? EtherChannel là một kỹ thuật bundle (gom nhóm) nhiều link Ethernet vật lý (cùng loại, cùng... 📘 Giới thiệu EtherChannel

1. EtherChannel là gì?


EtherChannel là một kỹ thuật bundle (gom nhóm) nhiều link Ethernet vật lý (cùng loại, cùng tốc độ, cấu hình giống nhau) thành một link logic duy nhất.

Điểm quan trọng:
  • Tối đa 8 physical links trong một EtherChannel
  • Tổng băng thông = aggregate bandwidth của tất cả các link
  • Traffic được load-balance dựa trên thuật toán (MAC, IP, port…)

👉 Ví dụ:
  • 4 link Gigabit → 4 Gbps logical link
  • 8 link 10G → 80 Gbps logical link
2. Cơ chế hoạt động


Thay vì STP block các đường dư thừa, EtherChannel:
  • Cho phép tất cả các link đều active
  • Phân phối traffic qua nhiều link → tăng throughput + redundancy

Traffic không đi random mà dựa trên hash algorithm (ví dụ: src-dst IP, MAC, L4 port…)
3. Các giao thức EtherChannel


EtherChannel có 3 cách triển khai: 🔹 1. Static (Manual)
  • Không dùng protocol
  • Cấu hình mode: on
  • Không có negotiation

👉 Rủi ro:
  • Nếu cấu hình mismatch → dễ tạo loop Layer 2
  • Switch không “biết” phía bên kia có đúng config hay không
🔹 2. PAgP (Cisco proprietary)
  • Dùng cho thiết bị Cisco với nhau
  • Mode:
    • auto → passive
    • desirable → active

👉 Quy tắc:
  • Cần ít nhất 1 bên desirable để hình thành EtherChannel
🔹 3. LACP (IEEE 802.3ad – standard)
  • Dùng cho multi-vendor
  • Mode:
    • passive
    • active

👉 Quy tắc:
  • Cần ít nhất 1 bên active
4. Lệnh cấu hình cốt lõi

interface range g0/1 - 2
channel-group 1 mode active


👉 Ý nghĩa:
  • Gộp interface vào Port-channel 1
  • Sử dụng LACP active
5. So sánh nhanh behavior
  • Passive (LACP/PAgP):
    → Không gửi gói negotiation
  • Active / Desirable:
    → Chủ động initiate

👉 Rule quan trọng:
Passive + Passive = ❌ Không lên
Active + Passive = ✅ OK
Active + Active = ✅ OK
6. Port-channel – thành phần logic quan trọng


Khi tạo EtherChannel:
  • Cisco sẽ tạo interface:
interface port-channel 1


👉 Đây mới là interface “thực sự”:
  • Gán VLAN / trunk / IP vào đây
  • Không cấu hình riêng từng physical port
7. Layer 2 vs Layer 3 EtherChannel

🔹 Layer 2 EtherChannel
  • Chạy switchport (access/trunk)
  • STP chỉ thấy 1 logical link

👉 Key insight:
  • STP không chạy trên từng link
  • Tất cả member ports có cùng trạng thái STP
🔹 Layer 3 EtherChannel
  • no switchport
  • Gán IP trực tiếp vào Port-channel
interface port-channel 1
ip address 10.1.1.1 255.255.255.0


👉 Member ports:
  • Không bao giờ có IP
8. Redundancy và Failover


EtherChannel cung cấp:
  • Link redundancy
  • Hot-standby link

Khi 1 link down:
  • Traffic tự động chuyển sang link còn lại
  • Không cần reconvergence như STP

👉 Đây là điểm cực kỳ quan trọng trong Data Center
9. Lưu ý thiết kế (góc nhìn CCIE)

⚠️ 1. Tất cả ports phải identical:
  • Speed
  • Duplex
  • VLAN
  • Trunk/access mode
⚠️ 2. Không mix protocol:
  • LACP ≠ PAgP ≠ mode on
⚠️ 3. Load-balancing không phải per-packet:
  • Là per-flow (hash-based)
    → Có thể không dùng hết bandwidth nếu traffic không đa dạng
10. Tổng kết


EtherChannel giải quyết 3 vấn đề lớn trong mạng:
  • Bandwidth → cộng dồn link
  • Redundancy → failover nhanh
  • Loop avoidance → không cần block như STP

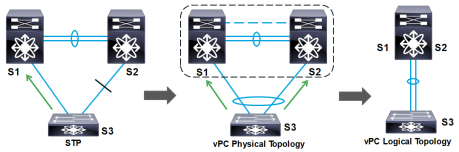

👉 Đây là nền tảng cho:
  • vPC (NX-OS)
  • MEC (Multi-chassis EtherChannel)
  • Spine-Leaf Data Center design
