OSPF LFA Fast Reroute (FRR) – Mất link nhưng traffic gần như không bị gián đoạn?
🔥 OSPF LFA Fast Reroute (FRR) – Mất link nhưng traffic gần như không bị gián đoạn?
Trong hệ thống mạng enterprise hiện đại, điều đáng sợ nhất không phải là:
❌ Link bị down
Mà là:
❌ Thời gian convergence quá chậm.
Chỉ vài trăm mili giây mất kết nối cũng có thể gây:
Và đây chính là lý do Cisco phát triển:
🔥 OSPF Loop-Free Alternate (LFA) Fast Reroute (FRR)
Đây là một trong những công nghệ cực kỳ quan trọng trong:
Mục tiêu:
👉 Khi link gặp sự cố, traffic được chuyển hướng ngay lập tức mà không cần chờ OSPF hội tụ hoàn toàn.
📘 OSPF LFA Fast Reroute là gì?
Thông thường khi OSPF gặp sự cố link:
Quy trình sẽ là:
Link Down → SPF Recalculation → Update Routing Table → Traffic Recovery
Vấn đề:
👉 SPF calculation cần thời gian.
Dù chỉ vài trăm ms:
❌ Real-time application vẫn bị ảnh hưởng.
🚀 LFA FRR giải quyết vấn đề như thế nào?
LFA hoạt động theo cơ chế:
✅ Tính sẵn backup path trước khi sự cố xảy ra.
Khi primary link down:
👉 Router chuyển traffic sang backup path ngay lập tức.
Không cần chờ:
SPF recalculation
➡️ Convergence cực nhanh.
🧠 Ý nghĩa của “Loop-Free Alternate”
Điều quan trọng nhất:
👉 Backup path phải không tạo routing loop.
OSPF sẽ chỉ chọn:
✅ Đường backup an toàn
✅ Không quay ngược traffic
Đó là lý do gọi là:
Loop-Free Alternate
📌 Ví dụ thực tế dễ hiểu
Giả sử có topology:
R1 ----- R2 ----- R5
\ /
---- R3 ----
Thông thường:
👉 Traffic từ R1 đi R5 qua R2.
Nếu link:
R1 → R2
bị down:
OSPF LFA sẽ:
✅ Chuyển traffic sang:
R1 → R3 → R5
gần như ngay lập tức.
➡️ User gần như không cảm nhận downtime.
🔍 Điều kiện để LFA hoạt động
Không phải topology nào cũng hỗ trợ LFA.
Backup path phải thỏa:
✅ Không tạo loop
✅ Có đường alternate hợp lệ
OSPF sẽ kiểm tra điều kiện:
D(N,D) < D(N,S) + D(S,D)
Trong đó:
Nếu điều kiện đúng:
✅ Neighbor đủ điều kiện làm backup next-hop.
⚙️ Cấu hình OSPF LFA FRR
Trong tài liệu lab:
Router cấu hình:
router ospf 1
fast-reroute per-prefix enable area 0 prefix-priority low
fast-reroute keep-all-paths
📌 Ý nghĩa các lệnh
🔹 fast-reroute per-prefix enable
Bật:
✅ Per-prefix LFA FRR
OSPF sẽ tính backup path cho từng prefix.
🔹 area 0
Áp dụng cho:
OSPF Area 0
🔹 prefix-priority low
Xác định mức ưu tiên cho prefix khi tính backup path.
🔹 keep-all-paths
Giữ lại:
✅ Các backup path khả dụng
Giúp FRR chuyển hướng nhanh hơn khi failure xảy ra.
🔍 Kiểm tra LFA hoạt động
Dùng lệnh:
show ip ospf fast-reroute
Hoặc:
show ip route
Bạn sẽ thấy:
✅ Backup next-hop đã được precompute.
⚡ Điểm khác biệt giữa OSPF thường và LFA FRR
OSPF thông thường
❌ Chờ SPF recalculation
❌ Traffic bị gián đoạn trong lúc convergence
OSPF LFA FRR
✅ Có backup path sẵn
✅ Chuyển hướng gần như tức thì
✅ Giảm packet loss đáng kể
💡 Góc nhìn thực chiến từ Enterprise & ISP
Trong hệ thống:
Convergence vài giây là:
❌ Không thể chấp nhận.
Vì vậy:
🔥 FRR gần như là bắt buộc.
Đặc biệt với:
⚠️ Một điều cực kỳ quan trọng
LFA:
❌ Không thay thế OSPF convergence
Nó chỉ:
✅ “Che khoảng trống” trước khi OSPF hội tụ hoàn chỉnh.
Sau khi SPF chạy xong:
👉 Routing table chính thức sẽ được cập nhật lại.
🧩 Remote LFA – Phiên bản nâng cao
Một số topology:
❌ Không có local backup path hợp lệ.
Cisco mở rộng thêm:
🔥 Remote LFA
Cho phép:
✅ Backup path đi qua tunnel hoặc node xa hơn.
Đây là chủ đề rất quan trọng trong:
🎯 Kết luận
OSPF LFA Fast Reroute là một trong những công nghệ cực kỳ quan trọng giúp:
✅ Giảm downtime
✅ Faster convergence
✅ Bảo vệ traffic real-time
✅ Tăng độ ổn định hệ thống
Đây không chỉ là:
❌ “Một feature nâng cao”
Mà là:
🔥 Tư duy thiết kế High Availability trong Enterprise Network hiện đại.
Trong hệ thống mạng enterprise hiện đại, điều đáng sợ nhất không phải là:
❌ Link bị down
Mà là:
❌ Thời gian convergence quá chậm.
Chỉ vài trăm mili giây mất kết nối cũng có thể gây:
- Voice call bị giật
- Video conference đứng hình
- VPN reconnect
- Application timeout
- User complain ngay lập tức
Và đây chính là lý do Cisco phát triển:
🔥 OSPF Loop-Free Alternate (LFA) Fast Reroute (FRR)
Đây là một trong những công nghệ cực kỳ quan trọng trong:
- Enterprise Network
- MPLS Core
- ISP Backbone
- SD-WAN
- Data Center
Mục tiêu:
👉 Khi link gặp sự cố, traffic được chuyển hướng ngay lập tức mà không cần chờ OSPF hội tụ hoàn toàn.
📘 OSPF LFA Fast Reroute là gì?
Thông thường khi OSPF gặp sự cố link:
Quy trình sẽ là:
Link Down → SPF Recalculation → Update Routing Table → Traffic Recovery
Vấn đề:
👉 SPF calculation cần thời gian.
Dù chỉ vài trăm ms:
❌ Real-time application vẫn bị ảnh hưởng.
🚀 LFA FRR giải quyết vấn đề như thế nào?
LFA hoạt động theo cơ chế:
✅ Tính sẵn backup path trước khi sự cố xảy ra.
Khi primary link down:
👉 Router chuyển traffic sang backup path ngay lập tức.
Không cần chờ:
SPF recalculation
➡️ Convergence cực nhanh.
🧠 Ý nghĩa của “Loop-Free Alternate”
Điều quan trọng nhất:
👉 Backup path phải không tạo routing loop.
OSPF sẽ chỉ chọn:
✅ Đường backup an toàn
✅ Không quay ngược traffic
Đó là lý do gọi là:
Loop-Free Alternate
📌 Ví dụ thực tế dễ hiểu

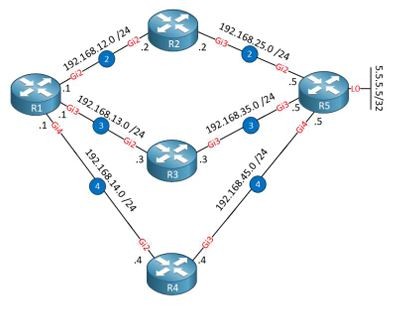

Giả sử có topology:
R1 ----- R2 ----- R5
\ /
---- R3 ----
Thông thường:
👉 Traffic từ R1 đi R5 qua R2.
Nếu link:
R1 → R2
bị down:
OSPF LFA sẽ:
✅ Chuyển traffic sang:
R1 → R3 → R5
gần như ngay lập tức.
➡️ User gần như không cảm nhận downtime.
🔍 Điều kiện để LFA hoạt động
Không phải topology nào cũng hỗ trợ LFA.
Backup path phải thỏa:
✅ Không tạo loop
✅ Có đường alternate hợp lệ
OSPF sẽ kiểm tra điều kiện:
D(N,D) < D(N,S) + D(S,D)
Trong đó:
- S = Source Router
- D = Destination
- N = Neighbor
Nếu điều kiện đúng:
✅ Neighbor đủ điều kiện làm backup next-hop.
⚙️ Cấu hình OSPF LFA FRR
Trong tài liệu lab:
Router cấu hình:
router ospf 1
fast-reroute per-prefix enable area 0 prefix-priority low
fast-reroute keep-all-paths
📌 Ý nghĩa các lệnh
🔹 fast-reroute per-prefix enable
Bật:
✅ Per-prefix LFA FRR
OSPF sẽ tính backup path cho từng prefix.
🔹 area 0
Áp dụng cho:
OSPF Area 0
🔹 prefix-priority low
Xác định mức ưu tiên cho prefix khi tính backup path.
🔹 keep-all-paths
Giữ lại:
✅ Các backup path khả dụng
Giúp FRR chuyển hướng nhanh hơn khi failure xảy ra.
🔍 Kiểm tra LFA hoạt động
Dùng lệnh:
show ip ospf fast-reroute
Hoặc:
show ip route
Bạn sẽ thấy:
✅ Backup next-hop đã được precompute.
⚡ Điểm khác biệt giữa OSPF thường và LFA FRR
OSPF thông thường
❌ Chờ SPF recalculation
❌ Traffic bị gián đoạn trong lúc convergence
OSPF LFA FRR
✅ Có backup path sẵn
✅ Chuyển hướng gần như tức thì
✅ Giảm packet loss đáng kể
💡 Góc nhìn thực chiến từ Enterprise & ISP
Trong hệ thống:
- MPLS Backbone
- ISP Core
- Banking Network
- Voice Infrastructure
Convergence vài giây là:
❌ Không thể chấp nhận.
Vì vậy:
🔥 FRR gần như là bắt buộc.
Đặc biệt với:
- VoIP
- Financial Trading
- Real-time Application
- Mission Critical Service
⚠️ Một điều cực kỳ quan trọng
LFA:
❌ Không thay thế OSPF convergence
Nó chỉ:
✅ “Che khoảng trống” trước khi OSPF hội tụ hoàn chỉnh.
Sau khi SPF chạy xong:
👉 Routing table chính thức sẽ được cập nhật lại.
🧩 Remote LFA – Phiên bản nâng cao
Một số topology:
❌ Không có local backup path hợp lệ.
Cisco mở rộng thêm:
🔥 Remote LFA
Cho phép:
✅ Backup path đi qua tunnel hoặc node xa hơn.
Đây là chủ đề rất quan trọng trong:
- CCIE Enterprise
- MPLS TE
- Segment Routing
🎯 Kết luận
OSPF LFA Fast Reroute là một trong những công nghệ cực kỳ quan trọng giúp:
✅ Giảm downtime
✅ Faster convergence
✅ Bảo vệ traffic real-time
✅ Tăng độ ổn định hệ thống
Đây không chỉ là:
❌ “Một feature nâng cao”
Mà là:
🔥 Tư duy thiết kế High Availability trong Enterprise Network hiện đại.
