Task 1: Xác định cấu hình BGP Route Reflector Policy

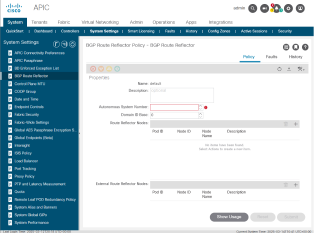

Truy cập vào APIC tại phần System chọn System Settings và chọn BGP Route Reflector

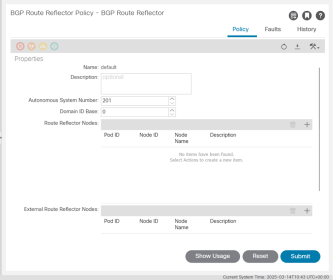

Tại phần Autonomous System Number nếu như ở đây không có giá trị thì chúng ta sẽ nhập giá trị của vào là 201 nhấn Submit

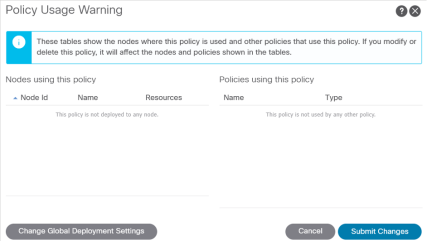

Submit Changes để xác nhận thay đổi

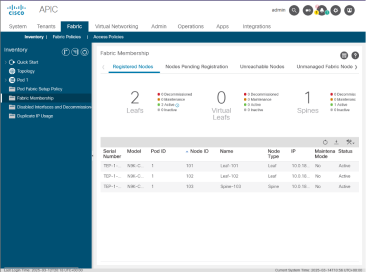

Tiếp theo chúng ta sẽ chuyển sang Fabric Inventory Fabric Membership để xem các node hiện đang có trong Fabric (nếu như chỗ này chúng ta không thấy Node nào thì có thể chọn Nodes Pending Registration để thực hiện đăng ký các Node, trong Lab này chúng ta chỉ sẽ 2 Node Leaf và 1 Node Spine)
Task 2: Tạo Fabric Access Policies

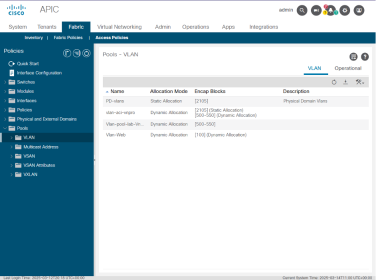

Chúng ta sẽ tạo 1 Pool Vlans mới cho L3, truy cập vào Fabric chọn Access Policies Pool Vlan

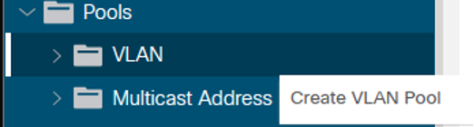

Thêm Vlan mới

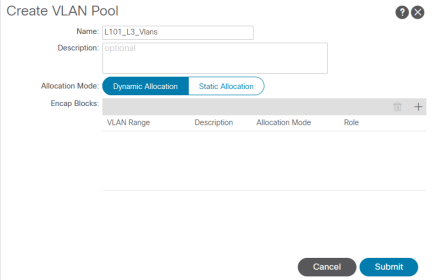

Nhập tên Vlan và thêm Range Vlans

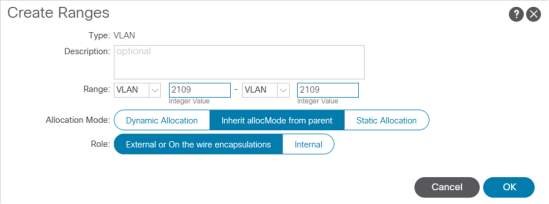

Nhập vlan Range và nhấn OK

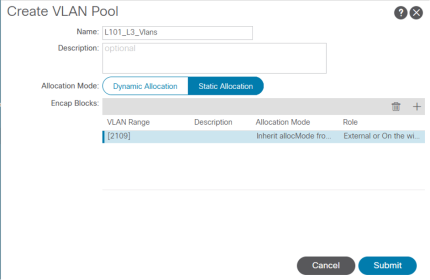

Chuyển Allocation Mode sang Static và nhấn Submit
Truy cập vào APIC tại phần System chọn System Settings và chọn BGP Route Reflector
Tại phần Autonomous System Number nếu như ở đây không có giá trị thì chúng ta sẽ nhập giá trị của vào là 201 nhấn Submit
Submit Changes để xác nhận thay đổi
Tiếp theo chúng ta sẽ chuyển sang Fabric Inventory Fabric Membership để xem các node hiện đang có trong Fabric (nếu như chỗ này chúng ta không thấy Node nào thì có thể chọn Nodes Pending Registration để thực hiện đăng ký các Node, trong Lab này chúng ta chỉ sẽ 2 Node Leaf và 1 Node Spine)
Task 2: Tạo Fabric Access Policies
Chúng ta sẽ tạo 1 Pool Vlans mới cho L3, truy cập vào Fabric chọn Access Policies Pool Vlan
Thêm Vlan mới
Nhập tên Vlan và thêm Range Vlans
Nhập vlan Range và nhấn OK
Chuyển Allocation Mode sang Static và nhấn Submit
