Nhờ giúp đỡ cấu hình giữa CISCO và DRAYTEK

[meoneo]

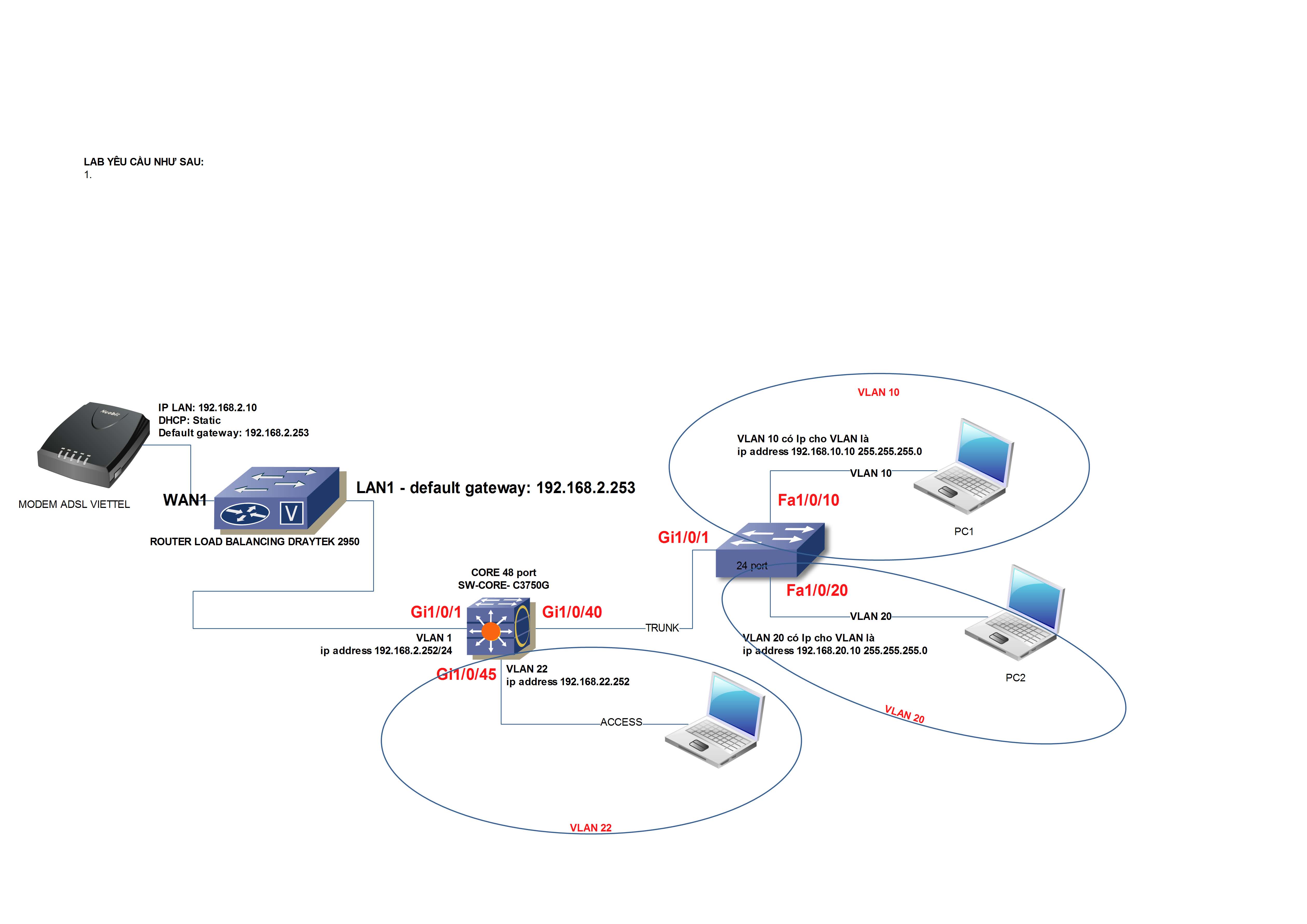

LAB YÊU CẦU NHƯ SAU:
A. Trên SW CORE
+ Chia thành VLAN : 1 .VLAN22: Interface VLAN có IP: 192.168.22.252


2 .VLAN10: Interface VLAN có IP: 192.168.10.252


3 .VLAN20: Interface VLAN có IP: 192.168.20.252


4 .VLAN 1 mặc định


5. VTP domain : lab1


6. 1 PC cắm trực tiếp luôn vào SW core ở cổng gi1/0/45. Trên cổng này có access VLAN 22. IP cho PC này là tĩnh


7. các PC cắm vào switch 24 cổng C2960 (ở tầng ACCESS như hình vẽ) qua Vlan 10 và 20. IP cho các PC1 va PC2 là do SWcore cấp.


B. Các PC này không ping thấy nhau.


C. Các PC này đều ra được internet qua modem có default gateway như hình vẽ là 192.168.2.253



Gửi các ace, em đã làm bài này trên mô hình thực tế, nhưng không làm thế nào làm đúng như bài LAB yêu cầu. Mọi PC đều ok, nhưng mỗi chuyện ra ngoài internet thì chịu. Mong các anh chị giúp đỡ.

[dante04]

bạn check lại những vấn đề như sau:
từ PC cắm trự tiếp vào SW core có ping được 192.168.2.252 hay không? nếu chưa thì xem có ip routing trên SW cỏe chưa
check tiếp các interface vlan 10,20 có up hay không? nếu chưa up thì check lại cấu hình trunk từ SW cỏe xuống C2960
nếu tất cả các PC của 3 vlan 10 ,20, 22 thông nhau và ping được đến 192.168.2.252 thì thêm default route tới 192.168.2.253, trên virgo route các dải mạng của 3 vlan, là ra được internet

[meoneo]

Các a ơi, em thử tất cả thông nhau, ngon lành hết rồi, bây giờ vướng cái chỗ ở DRAYTEK, em không hiểu con draytek 2950 route vlan của em ra thế nào. Cảm ơn các anh!!! Các anh chỉ giúp em

[dante04]

bạn vào phần LAN của 2950 , vào static route, rồi route các dải mạng của 3 vlan 10,20,22 qua gateway 192.168.2.252 là ok nhé
