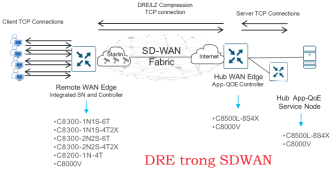

Bức hình này mô tả một kỹ thuật tối ưu hóa băng thông WAN trong môi trường Cisco SD-WAN thông qua App-QoE với DRE (Data Redundancy Elimination) kết hợp với LZ Compression. Đây là một chủ đề cực kỳ giá trị cho các anh em đang tối ưu hiệu năng mạng WAN doanh nghiệp, đặc biệt là khi ứng dụng chạy qua đường truyền Internet hoặc Starlink có độ trễ cao.
🔍 Giải Thích Chi Tiết:
1. DRE (Data Redundancy Elimination) là gì?
DRE là cơ chế nhận diện và loại bỏ dữ liệu trùng lặp ở tầng byte bằng cách lưu trữ các pattern dữ liệu đã thấy trước đó. Khi một gói tin giống với dữ liệu cũ, thay vì gửi lại toàn bộ, nó sẽ chỉ gửi "hash" hoặc "reference".
👉 Hiệu quả nhất cho các loại traffic như file transfer, RDP, hoặc ứng dụng client-server có tính chất lặp dữ liệu.
2. LZ Compression là gì?
Đây là một lớp nén kiểu zip (Lempel-Ziv) áp dụng trên dữ liệu sau khi đã được DRE xử lý. Nó giúp nén thêm, giảm kích thước payload, và mang lại hiệu quả cao hơn cho traffic chưa từng thấy trước đó.
🧠 Tổng Quan Luồng Dữ Liệu:
🛠️ Cấu Hình Chính sách DRE (Viptela Policy)
viptela-policy:
policy
data-policy _CS1_VPN1_opt3
vpn-list CS1_VPN1 sequence 1 match source-data-prefix-list ubuntu11
destination-data-prefix-list ubuntu6 !
action accept
dre-optimization
service-node-group SNG-APPQOE
count u11-6_185636872
📌 Ý nghĩa chính:
✅ Thiết Bị Hỗ Trợ:
💡 Gợi Ý Triển Khai Thực Tế
📢 Kết Luận & Kêu Gọi
Anh em đang chạy SD-WAN và muốn tiết kiệm chi phí MPLS hoặc tối ưu hiệu năng cho đường truyền Internet thì App-QoE với DRE + LZ compression là giải pháp đáng cân nhắc. Đặc biệt khi ứng dụng chạy qua đường truyền Starlink, FTTx hoặc LTE.
Nếu bạn cần lab mô phỏng, config mẫu hoặc muốn mình viết hướng dẫn chi tiết, hãy comment ngay bên dưới nhé!
🔍 Giải Thích Chi Tiết:
1. DRE (Data Redundancy Elimination) là gì?
DRE là cơ chế nhận diện và loại bỏ dữ liệu trùng lặp ở tầng byte bằng cách lưu trữ các pattern dữ liệu đã thấy trước đó. Khi một gói tin giống với dữ liệu cũ, thay vì gửi lại toàn bộ, nó sẽ chỉ gửi "hash" hoặc "reference".
👉 Hiệu quả nhất cho các loại traffic như file transfer, RDP, hoặc ứng dụng client-server có tính chất lặp dữ liệu.
2. LZ Compression là gì?
Đây là một lớp nén kiểu zip (Lempel-Ziv) áp dụng trên dữ liệu sau khi đã được DRE xử lý. Nó giúp nén thêm, giảm kích thước payload, và mang lại hiệu quả cao hơn cho traffic chưa từng thấy trước đó.
🧠 Tổng Quan Luồng Dữ Liệu:
- Client TCP connections từ chi nhánh (C8300, C8200, C8000V) gửi traffic đến hub WAN edge (C8500L, C8000V).
- Luồng TCP sẽ được App-QoE xử lý để giảm dung lượng bằng cách:
- DRE cache dữ liệu cũ
- LZ nén dữ liệu mới
- Dữ liệu được truyền đi qua SD-WAN fabric (có thể bao gồm Starlink).
- Tại hub, App-QoE service node xử lý giải nén và tái tạo lại luồng TCP cho server.
🛠️ Cấu Hình Chính sách DRE (Viptela Policy)
viptela-policy:
policy
data-policy _CS1_VPN1_opt3
vpn-list CS1_VPN1 sequence 1 match source-data-prefix-list ubuntu11
destination-data-prefix-list ubuntu6 !
action accept
dre-optimization
service-node-group SNG-APPQOE
count u11-6_185636872
📌 Ý nghĩa chính:
- vpn-list: áp dụng chính sách này cho VPN1.
- match: chỉ áp dụng cho traffic từ ubuntu11 đến ubuntu6.
- dre-optimization: bật tính năng loại bỏ dữ liệu trùng lặp (DRE).
- service-node-group SNG-APPQOE: chỉ định nhóm App-QoE xử lý traffic này.
- count: tùy chọn theo dõi, định danh chuỗi chính sách.
✅ Thiết Bị Hỗ Trợ:
- Chi nhánh (Remote WAN Edge): C8300, C8200, C8000V.
- Hub WAN Edge + App-QoE Node: C8500L-8S4X, C8000V.
💡 Gợi Ý Triển Khai Thực Tế
- DRE+LZ cực kỳ hữu ích với các doanh nghiệp đa chi nhánh khi dùng voice, RDP, VDI, ERP qua WAN.
- Có thể triển khai cùng với App-Route và SLA monitoring để tối ưu đường đi của từng loại traffic.
- Hãy monitor thông qua vManage để đánh giá mức độ tiết kiệm băng thông.
📢 Kết Luận & Kêu Gọi
Anh em đang chạy SD-WAN và muốn tiết kiệm chi phí MPLS hoặc tối ưu hiệu năng cho đường truyền Internet thì App-QoE với DRE + LZ compression là giải pháp đáng cân nhắc. Đặc biệt khi ứng dụng chạy qua đường truyền Starlink, FTTx hoặc LTE.
Nếu bạn cần lab mô phỏng, config mẫu hoặc muốn mình viết hướng dẫn chi tiết, hãy comment ngay bên dưới nhé!
