Static Route Troubleshooting: Khi một dòng cấu hình nhỏ có thể làm cả hệ thống đi sai đường
Trong thế giới routing, static route là một trong những cơ chế đơn giản nhất nhưng cũng dễ gây ra những lỗi “khó chịu” nhất nếu cấu hình không chính xác. Không giống các giao thức định tuyến động như OSPF hay EIGRP có khả năng tự học topology và tự điều chỉnh đường đi, static route hoàn toàn phụ thuộc vào con người. Router sẽ tin tuyệt đối vào những gì quản trị viên cấu hình.
Chính vì vậy, khi static route sai, router không hề “thông minh” để nhận ra điều đó.
Theo mặc định, static route có Administrative Distance (AD) bằng 1, tức là độ tin cậy rất cao, chỉ đứng sau connected route. Điều này có nghĩa nếu một static route tồn tại, router gần như sẽ ưu tiên nó thay vì các nguồn thông tin định tuyến khác.
Đây vừa là sức mạnh, vừa là rủi ro.
Static Route hoạt động như thế nào?
Một static route IPv4 cơ bản trên Cisco IOS có cú pháp:
ip route prefix subnet-mask {next-hop-ip | exit-interface} [administrative-distance]
Ví dụ:
R1(config)# ip route 10.1.3.0 255.255.255.0 10.1.12.2 8
Cấu hình này nói với router:
Xác minh bằng:
show ip route static
Kết quả:
S 10.1.3.0/24 [8/0] via 10.1.12.2
Ở đây:
Metric bằng 0 vì static route không “tính toán khoảng cách” như routing protocol động.
Khi static route cấu hình sai: routing loop xuất hiện
Một trong những lỗi phổ biến nhất là chỉ định next-hop sai.

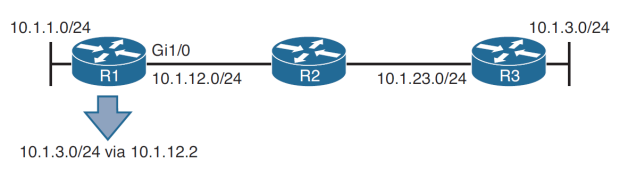

Giả sử topology như sau:
R1 ---- R2 ---- R3
Mạng đích:
10.1.3.0/24
R1 cấu hình:
ip route 10.1.3.0 255.255.255.0 10.1.12.2
Điều này hợp lý vì R2 là đường đi đúng.
Nhưng nếu trên R2 lại cấu hình:
ip route 10.1.3.0 255.255.255.0 10.1.12.1
thì mọi thứ bắt đầu thú vị.
R1 nghĩ:
R2 lại nghĩ:
Kết quả:
R1 → R2 → R1 → R2 → R1 → ...
Packet bị bounce liên tục cho đến khi TTL về 0.
Đây là routing loop cổ điển.
Trong môi trường thật, lỗi này thường biểu hiện dưới dạng:
Router thực sự xử lý next-hop như thế nào?
Nhiều kỹ sư mới thường nghĩ:
“Router biết đích là 10.1.3.5 thì nó sẽ gửi frame đến MAC của 10.1.3.5.”
Không đúng.
Router Layer 3 không hoạt động như vậy.
Giả sử routing table có:
S 10.1.3.0/24 [8/0] via 10.1.12.2
Khi packet đi đến:
10.1.3.5
Router không tìm MAC của 10.1.3.5.
Thay vào đó, nó nghĩ:
Router sẽ thực hiện recursive lookup:
show ip route 10.1.12.2
Ví dụ:
Routing entry for 10.1.12.0/24
Known via "connected"
directly connected, via GigabitEthernet1/0
Điều này có nghĩa:
Để đến 10.1.12.2, packet phải đi ra Gig1/0.
Vai trò của ARP trong static routing
Vì GigabitEthernet là Ethernet, router cần MAC address để đóng gói frame Layer 2.
Router sẽ kiểm tra ARP cache:
show ip arp
Ví dụ:
Internet 10.1.12.2 71 ca08.0568.0008 ARPA GigabitEthernet1/0
Điều quan trọng:
Router dùng MAC của next-hop router, không dùng MAC của destination cuối cùng.
Ví dụ:
Packet đi đến:
10.1.3.5
Frame Ethernet thực tế:
Destination MAC = MAC của R2
Không phải:
Destination MAC = MAC của 10.1.3.5
Đây là nguyên lý forwarding Layer 3 căn bản.
Lợi ích rất rõ ràng:
Sai lầm phổ biến: dùng Ethernet exit interface thay vì next-hop
Cisco cho phép cấu hình:
ip route 10.1.3.0 255.255.255.0 GigabitEthernet1/0
Nhìn thì có vẻ đơn giản.
Nhưng đây là nơi rất nhiều kỹ sư gặp vấn đề.
Routing table sẽ hiển thị:
S 10.1.3.0/24 is directly connected, GigabitEthernet1/0
Vấn đề nằm ở cụm từ:
is directly connected
Thực tế:
10.1.3.0 không hề directly connected.
Nó nằm phía sau router khác.
Nhưng router bị “đánh lừa” bởi cấu hình này.
Điều gì xảy ra khi traffic đi qua?
Giả sử user truy cập các server:
10.1.3.1
10.1.3.2
10.1.3.3
...
10.1.3.8
Router nghĩ:
Do đó, nó bắt đầu ARP từng địa chỉ:
Who has 10.1.3.1?
Who has 10.1.3.2?
Who has 10.1.3.3?
...
Điều này tạo ra:
Đây là lý do cấu hình này không được khuyến nghị trên mạng Ethernet multiaccess.
Proxy ARP: người hùng thầm lặng
Tại sao dù cấu hình sai mà traffic đôi khi vẫn chạy?
Câu trả lời là Proxy ARP.
Nếu R2 nhận được ARP request:
Who has 10.1.3.1?
R2 kiểm tra routing table.
Nếu biết đường đến 10.1.3.1, nó trả lời:
Kết quả:
show ip arp
sẽ thấy:
10.1.3.1 ca08.0568.0008
10.1.3.2 ca08.0568.0008
10.1.3.3 ca08.0568.0008
Tất cả cùng một MAC.
Đó chính là MAC của R2.
Proxy ARP vô tình giúp hệ thống tiếp tục hoạt động dù thiết kế không tối ưu.
Nếu Proxy ARP bị tắt
Kiểm tra:
show ip interface gigabitEthernet0/0
Nếu thấy:
Proxy ARP is disabled
thì router sẽ ARP nhưng không ai trả lời.
ARP cache:
10.1.3.1 Incomplete
10.1.3.2 Incomplete
10.1.3.3 Incomplete
Lúc này forwarding thất bại.
Router không thể tạo Ethernet frame.
Triệu chứng:
Best Practice thực chiến
Nguyên tắc rất đơn giản:
Không dùng Ethernet exit interface cho static route nếu đó là mạng multiaccess.
Không nên:
ip route 10.1.3.0 255.255.255.0 GigabitEthernet1/0
Nên:
ip route 10.1.3.0 255.255.255.0 10.1.12.2
Vì cách này:
Ngoại lệ là các link point-to-point thật sự:
Trong các môi trường này, exit interface static route hoàn toàn hợp lý.
Góc nhìn troubleshooting thực tế
Khi static route không hoạt động, checklist đầu tiên nên là:
show ip route
show ip route static
show ip arp
show ip interface
ping next-hop
traceroute destination
Và tự hỏi:
Static routing có vẻ đơn giản.
Nhưng trong production network, những lỗi nhỏ nhất trong static route lại thường tạo ra những sự cố mất thời gian troubleshooting nhất.
Đó là lý do kỹ sư mạng giỏi không chỉ biết cấu hình static route.
Họ hiểu chính xác router thực sự forwarding packet như thế nào bên dưới lớp vỏ CLI.
Trong thế giới routing, static route là một trong những cơ chế đơn giản nhất nhưng cũng dễ gây ra những lỗi “khó chịu” nhất nếu cấu hình không chính xác. Không giống các giao thức định tuyến động như OSPF hay EIGRP có khả năng tự học topology và tự điều chỉnh đường đi, static route hoàn toàn phụ thuộc vào con người. Router sẽ tin tuyệt đối vào những gì quản trị viên cấu hình.
Chính vì vậy, khi static route sai, router không hề “thông minh” để nhận ra điều đó.
Theo mặc định, static route có Administrative Distance (AD) bằng 1, tức là độ tin cậy rất cao, chỉ đứng sau connected route. Điều này có nghĩa nếu một static route tồn tại, router gần như sẽ ưu tiên nó thay vì các nguồn thông tin định tuyến khác.
Đây vừa là sức mạnh, vừa là rủi ro.
Static Route hoạt động như thế nào?
Một static route IPv4 cơ bản trên Cisco IOS có cú pháp:
ip route prefix subnet-mask {next-hop-ip | exit-interface} [administrative-distance]
Ví dụ:
R1(config)# ip route 10.1.3.0 255.255.255.0 10.1.12.2 8
Cấu hình này nói với router:
Muốn đến mạng 10.1.3.0/24, hãy gửi packet đến router kế tiếp có địa chỉ 10.1.12.2, với độ ưu tiên AD là 8.
Xác minh bằng:
show ip route static
Kết quả:
S 10.1.3.0/24 [8/0] via 10.1.12.2
Ở đây:
- S nghĩa là Static
- 8 là Administrative Distance
- 0 là metric
- 10.1.12.2 là next-hop
Metric bằng 0 vì static route không “tính toán khoảng cách” như routing protocol động.
Khi static route cấu hình sai: routing loop xuất hiện
Một trong những lỗi phổ biến nhất là chỉ định next-hop sai.
Giả sử topology như sau:
R1 ---- R2 ---- R3
Mạng đích:
10.1.3.0/24
R1 cấu hình:
ip route 10.1.3.0 255.255.255.0 10.1.12.2
Điều này hợp lý vì R2 là đường đi đúng.
Nhưng nếu trên R2 lại cấu hình:
ip route 10.1.3.0 255.255.255.0 10.1.12.1
thì mọi thứ bắt đầu thú vị.
R1 nghĩ:
Muốn đến 10.1.3.0 thì gửi sang R2.
R2 lại nghĩ:
Muốn đến 10.1.3.0 thì gửi ngược về R1.
Kết quả:
R1 → R2 → R1 → R2 → R1 → ...
Packet bị bounce liên tục cho đến khi TTL về 0.
Đây là routing loop cổ điển.
Trong môi trường thật, lỗi này thường biểu hiện dưới dạng:
- ping timeout
- application chập chờn
- traceroute thấy packet lặp lại giữa hai hop
- CPU router tăng bất thường
Router thực sự xử lý next-hop như thế nào?
Nhiều kỹ sư mới thường nghĩ:
“Router biết đích là 10.1.3.5 thì nó sẽ gửi frame đến MAC của 10.1.3.5.”
Không đúng.
Router Layer 3 không hoạt động như vậy.
Giả sử routing table có:
S 10.1.3.0/24 [8/0] via 10.1.12.2
Khi packet đi đến:
10.1.3.5
Router không tìm MAC của 10.1.3.5.
Thay vào đó, nó nghĩ:
Next-hop là 10.1.12.2. Trước tiên phải gửi packet đến đó.
Router sẽ thực hiện recursive lookup:
show ip route 10.1.12.2
Ví dụ:
Routing entry for 10.1.12.0/24
Known via "connected"
directly connected, via GigabitEthernet1/0
Điều này có nghĩa:
Để đến 10.1.12.2, packet phải đi ra Gig1/0.
Vai trò của ARP trong static routing
Vì GigabitEthernet là Ethernet, router cần MAC address để đóng gói frame Layer 2.
Router sẽ kiểm tra ARP cache:
show ip arp
Ví dụ:
Internet 10.1.12.2 71 ca08.0568.0008 ARPA GigabitEthernet1/0
Điều quan trọng:
Router dùng MAC của next-hop router, không dùng MAC của destination cuối cùng.
Ví dụ:
Packet đi đến:
10.1.3.5
Frame Ethernet thực tế:
Destination MAC = MAC của R2
Không phải:
Destination MAC = MAC của 10.1.3.5
Đây là nguyên lý forwarding Layer 3 căn bản.
Lợi ích rất rõ ràng:
- Router chỉ cần ARP một lần
- Cache MAC lại
- Các packet sau forward nhanh hơn
- Giảm overhead CPU
Sai lầm phổ biến: dùng Ethernet exit interface thay vì next-hop
Cisco cho phép cấu hình:
ip route 10.1.3.0 255.255.255.0 GigabitEthernet1/0
Nhìn thì có vẻ đơn giản.
Nhưng đây là nơi rất nhiều kỹ sư gặp vấn đề.
Routing table sẽ hiển thị:
S 10.1.3.0/24 is directly connected, GigabitEthernet1/0
Vấn đề nằm ở cụm từ:
is directly connected
Thực tế:
10.1.3.0 không hề directly connected.
Nó nằm phía sau router khác.
Nhưng router bị “đánh lừa” bởi cấu hình này.
Điều gì xảy ra khi traffic đi qua?
Giả sử user truy cập các server:
10.1.3.1
10.1.3.2
10.1.3.3
...
10.1.3.8
Router nghĩ:
Những IP này nằm trực tiếp trên segment Ethernet Gig1/0.
Do đó, nó bắt đầu ARP từng địa chỉ:
Who has 10.1.3.1?
Who has 10.1.3.2?
Who has 10.1.3.3?
...
Điều này tạo ra:
- ARP flood không cần thiết
- CPU load tăng
- ARP table phình to
- forwarding chậm đi
Đây là lý do cấu hình này không được khuyến nghị trên mạng Ethernet multiaccess.
Proxy ARP: người hùng thầm lặng
Tại sao dù cấu hình sai mà traffic đôi khi vẫn chạy?
Câu trả lời là Proxy ARP.
Nếu R2 nhận được ARP request:
Who has 10.1.3.1?
R2 kiểm tra routing table.
Nếu biết đường đến 10.1.3.1, nó trả lời:
Tôi biết đường. Hãy gửi packet cho MAC của tôi.
Kết quả:
show ip arp
sẽ thấy:
10.1.3.1 ca08.0568.0008
10.1.3.2 ca08.0568.0008
10.1.3.3 ca08.0568.0008
Tất cả cùng một MAC.
Đó chính là MAC của R2.
Proxy ARP vô tình giúp hệ thống tiếp tục hoạt động dù thiết kế không tối ưu.
Nếu Proxy ARP bị tắt
Kiểm tra:
show ip interface gigabitEthernet0/0
Nếu thấy:
Proxy ARP is disabled
thì router sẽ ARP nhưng không ai trả lời.
ARP cache:
10.1.3.1 Incomplete
10.1.3.2 Incomplete
10.1.3.3 Incomplete
Lúc này forwarding thất bại.
Router không thể tạo Ethernet frame.
Triệu chứng:
- ping fail
- application unreachable
- debug IP thấy encapsulation failure
Best Practice thực chiến
Nguyên tắc rất đơn giản:
Không dùng Ethernet exit interface cho static route nếu đó là mạng multiaccess.
Không nên:
ip route 10.1.3.0 255.255.255.0 GigabitEthernet1/0
Nên:
ip route 10.1.3.0 255.255.255.0 10.1.12.2
Vì cách này:
- forwarding hiệu quả hơn
- tránh excessive ARP
- giảm CPU overhead
- tránh phụ thuộc Proxy ARP
- behavior dễ dự đoán hơn
Ngoại lệ là các link point-to-point thật sự:
- Serial
- PPP
- DSL
- tunnel interface
Trong các môi trường này, exit interface static route hoàn toàn hợp lý.
Góc nhìn troubleshooting thực tế
Khi static route không hoạt động, checklist đầu tiên nên là:
show ip route
show ip route static
show ip arp
show ip interface
ping next-hop
traceroute destination
Và tự hỏi:
- Destination network có đúng không?
- Subnet mask có đúng không?
- Next-hop có reachable không?
- Có routing loop không?
- Có ARP incomplete không?
- Proxy ARP đang bật hay tắt?
Static routing có vẻ đơn giản.
Nhưng trong production network, những lỗi nhỏ nhất trong static route lại thường tạo ra những sự cố mất thời gian troubleshooting nhất.
Đó là lý do kỹ sư mạng giỏi không chỉ biết cấu hình static route.
Họ hiểu chính xác router thực sự forwarding packet như thế nào bên dưới lớp vỏ CLI.
