IPV6 FIRST HOP SECURITY - RA GUARD

1. Mô tả

Tính năng RA guard sẽ giúp lọc những router advertisement message đến từ nguồn không xác thực ( Rouge RA). Tính năng này cấu hình trên thiết bị switch ở một số ios nhất định ( không hỗ trợ lệnh trên 1 số dòng switch).

1. Cấu hình

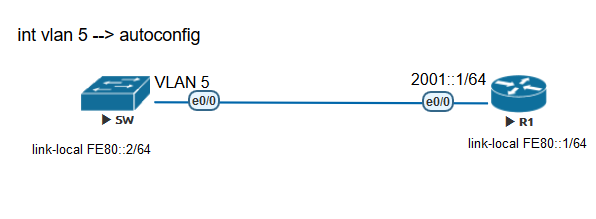

Cấu hình căn bản cho router R1:

R1(config)#ipv6 unicast-routing R1(config)#int e0/0 R1(config-if)#no ip add R1(config-if)#ipv6 add FE80::1 link-local R1(config-if)#ipv6 add 2001::1/64

Cấu hình căn bản trên switch: với việc tạo vlan 5 và gán port nối với router vào vlan 5.

SW1(config)#vlan 5 SW1(config-vlan)#name RA SW1(config)#int e0/0 SW1(config-if)#switchport mode access SW1(config-if)#switchport access vlan 5

SW1(config)#int vlan 5 SW1(config-if)#ipv6 address FE80::2 link-local SW1(config-if)#ipv6 address autoconfig

Tiến hành đặt địa chỉ ip link local cho int vlan 5 và cấu hình địa chỉ global ipv6 là
autoconfig ( xem như một dạng dhcp client trong ipv6).
Cấu hình tính năng neigbor binding theo vlan 5 và subnet 2001::/64

SW1(config)#ipv6 neighbor binding vlan 5 2001::/64 int e0/0 SW1(config)#ipv6 neighbor binding max-entries 200

Kiểm tra cấu hình neigbor binding

SW1#show ipv6 neighbor binding Binding Table has 1 entries, 0 dynamic (limit 200) Codes: L - Local, S - Static, ND - Neighbor Discovery, DH - DHCP, PKT - Other Packet, API - API created Preflevel flags (prlvl): 0001:MAC and LLA match 0002:Orig trunk 0004:Orig access 0008:Orig trusted trunk 0010:Orig trusted access 0020:DHCP assigned 0040:Cga authenticated 0080:Cert authenticated 0100:Statically assigned IPv6 address Link-Layer addr Interface vlan prlvl age state Time left S 2001::/64 any Et0/0 5 0100 24s REACHABLE

Chúng ta bắt đầu cấu hình tính năng RA Guard

SW1(config)#ipv6 nd raguard policy RAGUARD SW1(config-nd-raguard)#device-role host SW1(config-nd-raguard)#exit SW1(config)#int e0/0 SW1(config-if)#ipv6 raguard attach-policy RAGUARD

Kiểm tra lại cấu hình RAGuard vừa thực hiện với lệnh show ipv6 raguard policy <Tên policy>

SW1#show ipv6 nd raguard policy RAGUARD Policy RAGUARD configuration: device-role host Policy RAGUARD is applied on the following targets: Target Type Policy Feature Target range Et0/0 PORT RAGUARD RA guard vlan all

Thử lệnh xem thông tin ipv6 trên cổng vlan 5 với lệnh show ipv6 int vlan 5.

SW1#show ipv6 int vlan 5 Vlan5 is up, line protocol is up IPv6 is enabled, link-local address is FE80::2 No Virtual link-local address(es): Stateless address autoconfig enabled No global unicast address is configured Joined group address(es): FF02::1 FF02::2 FF02::1:FF00:2 MTU is 1500 bytes ICMP error messages limited to one every 100 milliseconds ICMP redirects are enabled ICMP unreachables are sent ND DAD is enabled, number of DAD attempts: 1 ND reachable time is 30000 milliseconds (using 30000) ND advertised reachable time is 0 (unspecified) ND advertised retransmit interval is 0 (unspecified) ND router advertisements are sent every 200 seconds ND router advertisements live for 1800 seconds ND advertised default router preference is Medium Hosts use stateless autoconfig for addresses.

Lúc này có thể thấy được rằng trước khi cấu hình tính năng RAGuard trên switch 1, thì cổng int vlan 5 sẽ có địa chỉ ip global chẳng hạn 2001::2/64 với default router là ip global cổng e0/0 của R1. Nhưng sau khi bật tính năng RAGuard, các thông tin này sẽ bị chặn lại, thông điệp message Router Advertisement sẽ bị drop bỏ, do vậy cổng int vlan 5 chỉ nhận ip link local như đã đặt, còn ip global xin từ R1 sẽ không nhận được.
(optional: Có thể sử dụng câu lệnh trên thiết bị thật show ipv6 snooping counters int <name> để xem các gói bị drop bỏ (lưu ý thiết bị ảo lệnh nào có thể không quan sát được gì)).
