🔥 [Giải mã VRF cho người làm mạng - Bài viết không thể bỏ qua dành cho CCNA/CCNP/CCIE]
Bạn có từng thắc mắc làm sao một thiết bị mạng có thể “chạy nhiều mạng” độc lập mà không cần thêm phần cứng? Hay vì sao các nhà cung cấp dịch vụ có thể "cho thuê" một thiết bị router cho nhiều khách hàng mà không lo bị trộn lẫn dữ liệu? Câu trả lời chính là VRF - Virtual Routing and Forwarding.
🚀 VRF là gì và vì sao quan trọng?

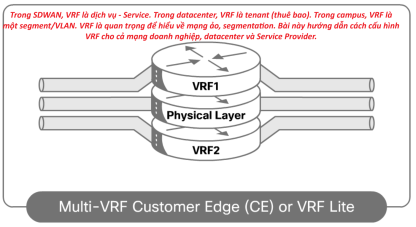

Virtual Routing and Forwarding (VRF) là công nghệ cho phép nhiều bảng định tuyến cùng tồn tại trên một thiết bị vật lý, tách biệt hoàn toàn với nhau. Bạn có thể hình dung mỗi VRF như một “router ảo riêng biệt” đang chạy song song trên cùng một thiết bị, với bảng định tuyến, giao diện và logic riêng.
VRF không chỉ được dùng trong các mạng của nhà cung cấp dịch vụ (ISP) mà còn cực kỳ hữu ích cho các doanh nghiệp khi muốn tách biệt các môi trường sản xuất, quản trị, khách hàng, hoặc bảo mật theo mô hình Zero Trust.
🧠 Có mấy loại VRF?
1. VRF Chuẩn (MPLS VPN VRFs)
⚙️ Cách cấu hình VRF trên 3 nền tảng Cisco
✅ Cisco IOS XE
Phổ biến trên switch/router truy cập và phân phối. Dễ hiểu, cấu hình nhanh.
Ví dụ cấu hình:
ip routing ip vrf CUST01 rd 100:1 interface Gi1 ip vrf forwarding CUST01 ip address 192.168.1.254 255.255.255.0 ip route vrf CUST01 10.0.0.0 255.255.255.0 Gi1 192.168.1.1
💡 TIP: Địa chỉ IP có thể trùng nhau giữa các VRF vì mỗi VRF có bảng định tuyến độc lập.
✅ Cisco NX-OS
Thường dùng cho các switch lớp Core hoặc Data Center như Nexus. Cấu hình VRF theo "ngữ cảnh" (vrf context).
Ví dụ cấu hình:
vrf context CUST01 ip route 10.0.0.0/24 Eth1/1 192.168.1.1 interface Eth1/1 no switchport vrf member CUST01 ip address 192.168.1.254/24
🔍 NX-OS chia rõ ràng phần định nghĩa route bên trong từng VRF context.
✅ Cisco IOS XR
Dùng trong các hệ thống backbone, carrier-grade router. Cú pháp rõ ràng nhưng hơi khác một chút.
Ví dụ cấu hình:
vrf CUST01
rd 100:1
address-family ipv4
unicast
exit-address-family
interface GigabitEthernet0/0/0/1
vrf CUST01
ipv4 address 192.168.1.254 255.255.255.0
router static vrf CUST01
address-family ipv4
unicast 10.0.0.0 255.255.255.0
GigabitEthernet0/0/0/1 192.168.1.1 exit-address-family
🌐 IOS XR phân biệt rõ từng “address-family” – giúp quản lý tốt hơn khi bạn dùng nhiều giao thức.
📚 Tóm gọn kiến thức
🤔 Câu hỏi ôn tập cho anh em thử sức
👉 Câu hỏi: VRF Chuẩn dùng để làm gì trong mạng nhà cung cấp dịch vụ?
A. Chia subnet nội bộ theo phòng ban
B. Đơn giản hóa định tuyến tĩnh
C. Giao tiếp giữa các VLAN
D. Tạo VPN lớp 3 giữa khách hàng
🎯 Đáp án đúng: D
💡 Thực tế triển khai
Trong nhiều dự án thực tế, đặc biệt là các hệ thống phân tán hoặc đa thuê bao (multi-tenancy), VRF giúp bạn:
🎓 Gợi ý học tiếp
Bạn nào đang học CCNP ENCOR, CCIE Infrastructure, hoặc đang làm doanh nghiệp có mô hình nhiều miền bảo mật – thì VRF là nền tảng kiến thức bắt buộc phải nắm vững.
Nếu thấy bài viết này hữu ích, đừng quên chia sẻ về tường để anh em khác cùng học nhé!
vnpro vrf cisco ccnp ccie #IOSXE #NXOS #IOSXR networking #NetCenter #InfraPro ccna
Bạn có từng thắc mắc làm sao một thiết bị mạng có thể “chạy nhiều mạng” độc lập mà không cần thêm phần cứng? Hay vì sao các nhà cung cấp dịch vụ có thể "cho thuê" một thiết bị router cho nhiều khách hàng mà không lo bị trộn lẫn dữ liệu? Câu trả lời chính là VRF - Virtual Routing and Forwarding.
🚀 VRF là gì và vì sao quan trọng?
Virtual Routing and Forwarding (VRF) là công nghệ cho phép nhiều bảng định tuyến cùng tồn tại trên một thiết bị vật lý, tách biệt hoàn toàn với nhau. Bạn có thể hình dung mỗi VRF như một “router ảo riêng biệt” đang chạy song song trên cùng một thiết bị, với bảng định tuyến, giao diện và logic riêng.
VRF không chỉ được dùng trong các mạng của nhà cung cấp dịch vụ (ISP) mà còn cực kỳ hữu ích cho các doanh nghiệp khi muốn tách biệt các môi trường sản xuất, quản trị, khách hàng, hoặc bảo mật theo mô hình Zero Trust.
🧠 Có mấy loại VRF?
1. VRF Chuẩn (MPLS VPN VRFs)
- Dành cho ai: Nhà cung cấp dịch vụ (ISP).
- Kết hợp: MP-BGP, MPLS.
- Tác dụng: Tạo VPN L3 giữa các chi nhánh khách hàng.
- Yêu cầu: Route Distinguisher (RD), Route Target (RT), BGP config nâng cao.
- Dành cho ai: Doanh nghiệp muốn tách mạng nội bộ mà không cần MPLS.
- Kết hợp: Tuyến tĩnh, IGP (OSPF, EIGRP…).
- Ưu điểm: Cấu hình đơn giản, không cần MPLS.
- Lưu ý: Mỗi VRF vẫn cách ly bảng định tuyến, nhưng không có khả năng mở rộng như VRF chuẩn.
⚙️ Cách cấu hình VRF trên 3 nền tảng Cisco
✅ Cisco IOS XE
Phổ biến trên switch/router truy cập và phân phối. Dễ hiểu, cấu hình nhanh.
Ví dụ cấu hình:
ip routing ip vrf CUST01 rd 100:1 interface Gi1 ip vrf forwarding CUST01 ip address 192.168.1.254 255.255.255.0 ip route vrf CUST01 10.0.0.0 255.255.255.0 Gi1 192.168.1.1
💡 TIP: Địa chỉ IP có thể trùng nhau giữa các VRF vì mỗi VRF có bảng định tuyến độc lập.
✅ Cisco NX-OS
Thường dùng cho các switch lớp Core hoặc Data Center như Nexus. Cấu hình VRF theo "ngữ cảnh" (vrf context).
Ví dụ cấu hình:
vrf context CUST01 ip route 10.0.0.0/24 Eth1/1 192.168.1.1 interface Eth1/1 no switchport vrf member CUST01 ip address 192.168.1.254/24
🔍 NX-OS chia rõ ràng phần định nghĩa route bên trong từng VRF context.
✅ Cisco IOS XR
Dùng trong các hệ thống backbone, carrier-grade router. Cú pháp rõ ràng nhưng hơi khác một chút.
Ví dụ cấu hình:
vrf CUST01
rd 100:1
address-family ipv4
unicast
exit-address-family
interface GigabitEthernet0/0/0/1
vrf CUST01
ipv4 address 192.168.1.254 255.255.255.0
router static vrf CUST01
address-family ipv4
unicast 10.0.0.0 255.255.255.0
GigabitEthernet0/0/0/1 192.168.1.1 exit-address-family
🌐 IOS XR phân biệt rõ từng “address-family” – giúp quản lý tốt hơn khi bạn dùng nhiều giao thức.
📚 Tóm gọn kiến thức
- VRF = Tách biệt bảng định tuyến → giống như chạy nhiều router ảo trên cùng thiết bị.
- VRF Chuẩn = ISP, MP-BGP, MPLS.
- VRF Lite = Doanh nghiệp, IGP/tuyến tĩnh, không cần MPLS.
- 3 nền tảng chính: IOS XE (Switch/Router cơ bản), NX-OS (Data Center), IOS XR (Carrier-grade).
🤔 Câu hỏi ôn tập cho anh em thử sức
👉 Câu hỏi: VRF Chuẩn dùng để làm gì trong mạng nhà cung cấp dịch vụ?
A. Chia subnet nội bộ theo phòng ban
B. Đơn giản hóa định tuyến tĩnh
C. Giao tiếp giữa các VLAN
D. Tạo VPN lớp 3 giữa khách hàng
🎯 Đáp án đúng: D
💡 Thực tế triển khai
Trong nhiều dự án thực tế, đặc biệt là các hệ thống phân tán hoặc đa thuê bao (multi-tenancy), VRF giúp bạn:
- Tách biệt traffic giữa Dev/Test/Prod.
- Cho thuê cùng một router cho nhiều khách hàng mà vẫn bảo mật.
- Đảm bảo dữ liệu không bị rò rỉ giữa các domain.
🎓 Gợi ý học tiếp
- Bài lab thực hành VRF Lite cho mạng doanh nghiệp.
- MPLS L3 VPN thực chiến cho ISP.
- Giao tiếp giữa các VRF bằng route leaking.
- VRF-aware NAT và Firewall.
Bạn nào đang học CCNP ENCOR, CCIE Infrastructure, hoặc đang làm doanh nghiệp có mô hình nhiều miền bảo mật – thì VRF là nền tảng kiến thức bắt buộc phải nắm vững.
Nếu thấy bài viết này hữu ích, đừng quên chia sẻ về tường để anh em khác cùng học nhé!
