OSPF Học Route Như Thế Nào? Hiểu Đúng Về LSA Trước Khi Troubleshooting OSPF
Nhiều kỹ sư mới học OSPF thường nghĩ rằng router chỉ đơn giản trao đổi bảng định tuyến với nhau. Thực tế, OSPF không trao đổi Routing Table. Thay vào đó, các router trao đổi Link-State Advertisement (LSA) để xây dựng một cơ sở dữ liệu chung gọi là Link-State Database (LSDB). Sau khi LSDB được đồng bộ, mỗi router sẽ tự chạy thuật toán Shortest Path First (SPF) để tính toán đường đi tối ưu và tạo ra bảng định tuyến của riêng mình.
OSPF học route như thế nào?
Quá trình hoạt động của OSPF có thể tóm tắt qua 4 bước:
Điều này giúp mọi router trong cùng một Area có cùng một "bản đồ mạng", nhưng mỗi router sẽ tự quyết định đường đi tốt nhất dựa trên vị trí của mình. LSA là gì?
LSA (Link-State Advertisement) là các bản tin mô tả thông tin topology của mạng. Tùy theo loại router, kiểu mạng (Network Type) và loại Area (Area Type), router sẽ tạo và trao đổi các loại LSA khác nhau.
Một số LSA quan trọng gồm:
Đây là năm loại LSA quan trọng nhất mà kỹ sư CCNA và CCNP cần nắm vững trước khi tìm hiểu các loại LSA nâng cao như Type 7, Type 9, Type 10 và Type 11.
OSPF ưu tiên route như thế nào?
Sau khi chạy SPF, nếu có nhiều đường đến cùng một mạng đích, OSPF sẽ lựa chọn theo hai tiêu chí.
Đầu tiên là Cost. Cost càng thấp thì đường đi càng được ưu tiên.
Nếu so sánh giữa các loại route OSPF, thứ tự ưu tiên là:
Intra-Area Route > Inter-Area Route > External Route
Điều này có nghĩa là router luôn ưu tiên các route nằm trong cùng Area trước, sau đó mới đến route từ Area khác và cuối cùng mới đến các route được redistribute từ các giao thức định tuyến khác.
Administrative Distance của OSPF
Các route OSPF có Administrative Distance (AD) mặc định là 110.
Điều này giúp router quyết định mức độ tin cậy của route khi cùng một mạng đích được học từ nhiều giao thức định tuyến khác nhau. Ví dụ, nếu cùng một route được học từ cả OSPF (AD 110) và EIGRP Internal (AD 90), router sẽ ưu tiên sử dụng route từ EIGRP vì có AD thấp hơn. Góc nhìn thực tế
Trong quá trình troubleshooting OSPF, nếu phát hiện các router đã hình thành Neighbor nhưng vẫn không học được route, vấn đề thường không nằm ở Neighbor nữa mà nằm ở LSA. Khi đó, kỹ sư cần kiểm tra:
Hiểu rõ cơ chế trao đổi LSA sẽ giúp bạn phân tích được hầu hết các sự cố OSPF trong môi trường Enterprise và cũng là nền tảng để học các chủ đề nâng cao như Multi-Area OSPF, Route Summarization, Route Redistribution và OSPF Troubleshooting trong chương trình CCNP Enterprise và CCIE Enterprise Infrastructure.
Nhiều kỹ sư mới học OSPF thường nghĩ rằng router chỉ đơn giản trao đổi bảng định tuyến với nhau. Thực tế, OSPF không trao đổi Routing Table. Thay vào đó, các router trao đổi Link-State Advertisement (LSA) để xây dựng một cơ sở dữ liệu chung gọi là Link-State Database (LSDB). Sau khi LSDB được đồng bộ, mỗi router sẽ tự chạy thuật toán Shortest Path First (SPF) để tính toán đường đi tối ưu và tạo ra bảng định tuyến của riêng mình.
OSPF học route như thế nào?
Quá trình hoạt động của OSPF có thể tóm tắt qua 4 bước:
- Các router thiết lập quan hệ Neighbor.
- Neighbor trao đổi các bản tin LSA và đồng bộ LSDB.
- Mỗi router chạy thuật toán SPF (Dijkstra) trên LSDB.
- Router cài đặt các route tốt nhất vào Routing Table.
Điều này giúp mọi router trong cùng một Area có cùng một "bản đồ mạng", nhưng mỗi router sẽ tự quyết định đường đi tốt nhất dựa trên vị trí của mình. LSA là gì?
LSA (Link-State Advertisement) là các bản tin mô tả thông tin topology của mạng. Tùy theo loại router, kiểu mạng (Network Type) và loại Area (Area Type), router sẽ tạo và trao đổi các loại LSA khác nhau.

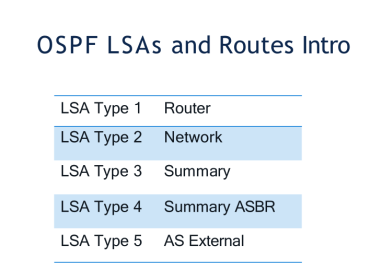

Một số LSA quan trọng gồm:
- LSA Type 1 – Router LSA: Mô tả các liên kết (link) của chính router trong cùng Area. Đây là loại LSA xuất hiện trong mọi Area.
- LSA Type 2 – Network LSA: Được tạo bởi Designated Router (DR) trên các mạng multiaccess như Ethernet, mô tả các router cùng kết nối trên một phân đoạn mạng.
- LSA Type 3 – Summary LSA: Được Area Border Router (ABR) tạo để quảng bá các route giữa các Area.
- LSA Type 4 – ASBR Summary LSA: Giúp các router biết cách đi đến Autonomous System Boundary Router (ASBR).
- LSA Type 5 – AS External LSA: Được ASBR tạo để quảng bá các route học từ bên ngoài OSPF, chẳng hạn từ BGP, EIGRP hoặc Static Route được redistribute.
Đây là năm loại LSA quan trọng nhất mà kỹ sư CCNA và CCNP cần nắm vững trước khi tìm hiểu các loại LSA nâng cao như Type 7, Type 9, Type 10 và Type 11.
OSPF ưu tiên route như thế nào?
Sau khi chạy SPF, nếu có nhiều đường đến cùng một mạng đích, OSPF sẽ lựa chọn theo hai tiêu chí.
Đầu tiên là Cost. Cost càng thấp thì đường đi càng được ưu tiên.
Nếu so sánh giữa các loại route OSPF, thứ tự ưu tiên là:
Intra-Area Route > Inter-Area Route > External Route
Điều này có nghĩa là router luôn ưu tiên các route nằm trong cùng Area trước, sau đó mới đến route từ Area khác và cuối cùng mới đến các route được redistribute từ các giao thức định tuyến khác.
Administrative Distance của OSPF
Các route OSPF có Administrative Distance (AD) mặc định là 110.
Điều này giúp router quyết định mức độ tin cậy của route khi cùng một mạng đích được học từ nhiều giao thức định tuyến khác nhau. Ví dụ, nếu cùng một route được học từ cả OSPF (AD 110) và EIGRP Internal (AD 90), router sẽ ưu tiên sử dụng route từ EIGRP vì có AD thấp hơn. Góc nhìn thực tế
Trong quá trình troubleshooting OSPF, nếu phát hiện các router đã hình thành Neighbor nhưng vẫn không học được route, vấn đề thường không nằm ở Neighbor nữa mà nằm ở LSA. Khi đó, kỹ sư cần kiểm tra:
- Các loại LSA đã được quảng bá đầy đủ chưa?
- LSDB giữa các router có đồng bộ không?
- ABR hoặc ASBR có tạo đúng LSA Type 3, Type 4 hoặc Type 5 không?
- Route mong muốn có bị chặn bởi Area Type (Stub, Totally Stubby hoặc NSSA) hay không?
Hiểu rõ cơ chế trao đổi LSA sẽ giúp bạn phân tích được hầu hết các sự cố OSPF trong môi trường Enterprise và cũng là nền tảng để học các chủ đề nâng cao như Multi-Area OSPF, Route Summarization, Route Redistribution và OSPF Troubleshooting trong chương trình CCNP Enterprise và CCIE Enterprise Infrastructure.
