🔥 EtherChannel – “Vũ khí bí mật” giúp tăng băng thông và loại bỏ bottleneck trong mạng Cisco


Trong rất nhiều hệ thống mạng doanh nghiệp, có một vấn đề kinh điển: link giữa các switch bị nghẽn cổ chai (bottleneck) dù các thiết bị đầu cuối đều dùng Gigabit. EtherChannel ra đời để giải quyết chính bài toán này – và nếu bạn chưa hiểu sâu, bạn đang bỏ lỡ một kỹ thuật cực kỳ quan trọng trong switching!

---

EtherChannel là gì?


EtherChannel (còn gọi là link aggregation) là kỹ thuật gộp nhiều đường link vật lý thành một đường link logic duy nhất.

👉 Hiểu đơn giản:

• 2 đường 1Gbps → EtherChannel = 2Gbps (về mặt tổng băng thông)
• Switch nhìn thấy 1 link duy nhất (Port-channel)

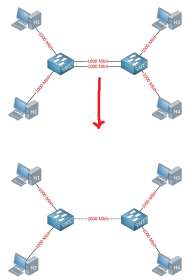

📌 Theo hình minh họa ở trang 1:

• Hai switch kết nối bằng 1 link 1Gbps → dễ bị nghẽn khi traffic lớn
• Nếu thêm link thứ 2 nhưng không dùng EtherChannel → STP sẽ block 1 link
• EtherChannel giúp cả 2 link cùng hoạt động

---

Tại sao EtherChannel quan trọng?

1. Tăng băng thông


Thay vì 1 link → bạn có thể bundle nhiều link:

• 2x1G → 2Gbps
• 4x1G → 4Gbps

⚠️ Nhưng lưu ý quan trọng:
👉 Không phải 1 flow sẽ chạy 2Gbps, mà mỗi flow vẫn đi trên 1 link (do load balancing)

---

2. Tránh STP block link


Theo hình ở trang 2:

• Nếu không dùng EtherChannel → STP block 1 link
• Nếu dùng EtherChannel → STP coi như 1 link duy nhất → không block

---

3. Load balancing thông minh


Switch sẽ phân traffic dựa trên:

• MAC address
• IP address
• hoặc combination

👉 Ví dụ:

• PC1 → đi link 1
• PC2 → đi link 2

➡️ Giúp tận dụng toàn bộ băng thông

---

4. Tăng độ sẵn sàng (High Availability)


Nếu 1 link bị down:

• EtherChannel vẫn hoạt động
• Traffic tự chuyển sang link còn lại

👉 Không gián đoạn dịch vụ

---

Điều kiện để tạo EtherChannel


Tất cả interface phải giống nhau:

• Speed
• Duplex
• VLAN / Trunk mode
• Allowed VLANs

📌 Đây là lỗi rất hay gặp trong lab CCNA/CCNP:
→ cấu hình mismatch → EtherChannel không lên

---

Các phương thức cấu hình EtherChannel

1. PAgP (Cisco proprietary)


2 mode:

• desirable (active)
• auto (passive)

📌 Điều kiện hoạt động:

• desirable + auto → OK
• auto + auto → ❌ không lên

---

2. LACP (IEEE 802.3ad – chuẩn mở)


2 mode:

• active
• passive

📌 Điều kiện:

• active + passive → OK
• passive + passive → ❌ không lên

👉 Khuyến nghị thực tế:
→ Luôn dùng LACP (chuẩn industry)

---

3. Manual (mode on)


Không dùng protocol:
channel-group 1 mode on

⚠️ Rủi ro:

• Không có negotiation
• Dễ lỗi mismatch

---

Cấu hình EtherChannel (ví dụ thực tế)

Cấu hình PAgP


SW1:
interface range gi0/1 - 2
channel-group 1 mode desirable

SW2:
interface range gi0/1 - 2
channel-group 1 mode auto

---

Cấu hình LACP


SW1:
interface range gi0/1 - 2
channel-group 1 mode active

SW2:
interface range gi0/1 - 2
channel-group 1 mode passive

---

Cấu hình trunk trên Port-channel

interface port-channel 1
switchport mode trunk
switchport trunk encapsulation dot1q

📌 Quan trọng:
👉 Cấu hình trên port-channel, không phải interface vật lý

---

Kiểm tra EtherChannel

Lệnh quan trọng nhất:

show etherchannel summary

👉 Output cho biết:

• Po1(SU) → đang hoạt động
• LACP/PAgP
• Interface nào đang bundle

---

Xem chi tiết:

show etherchannel 1 port-channel

---

Debug interface:

show interfaces gi0/1 etherchannel

---

Load Balancing – Hiểu đúng để không bị “ảo tưởng băng thông”


Trang 16 giải thích rất hay:

Mặc định:
src-mac

👉 Nghĩa là:

• Traffic từ 1 MAC → luôn đi 1 link

📌 Ví dụ thực tế:

• Router có 1 MAC → toàn bộ traffic dồn vào 1 link
  → ❌ không tận dụng được EtherChannel

---

Cách tối ưu:

port-channel load-balance dst-mac

👉 Khi đó:

• Traffic được phân theo destination
  → nhiều host → nhiều link được dùng

---

Tổng kết (rất quan trọng cho thi + thực tế)

• EtherChannel = gộp nhiều link thành 1 link logic
• Không bị STP block
• Tăng băng thông + HA
• Có 3 mode:
  • PAgP
  • LACP (khuyên dùng)
  • Manual
• Load balancing là chìa khóa để tận dụng băng thông

---

💡 Góc nhìn thực chiến (CCIE)


👉 EtherChannel KHÔNG làm tăng tốc 1 flow
👉 EtherChannel chỉ tăng tổng throughput

👉 Sai lầm phổ biến:

• Nghĩ “2Gbps = 1 flow 2Gbps” ❌
• Không kiểm tra load-balance ❌
• Config mismatch VLAN ❌

---

📌 Gợi ý lab cho bạn

1. Tạo EtherChannel 2 link
2. Test ping + iperf
3. Thay đổi load-balance
4. Quan sát traffic distribution
