Chức năng của module quang cắm nóng (Pluggable Optics)

• Chức năng duy nhất của module quang (optics) là mở rộng giao diện vật lý từ một thiết bị sang thiết bị khác. Chính ASIC bên trong thiết bị mạng mới là thành phần điều khiển interface.
• Vì vậy, điều thực sự quan trọng là năng lực của ASIC và lộ trình phát triển (roadmap) của ASIC, còn vai trò của optics là theo kịp yêu cầu đó — nhưng không tạo ra quá nhiều vấn đề trong quá trình vận hành.

---

Đây là một slide khá thú vị vì nó đụng vào một hiểu lầm rất phổ biến trong giới network engineering.

Nhiều kỹ sư mạng, đặc biệt khi mới bước vào thế giới Data Center hoặc High-Speed Networking, thường nhìn module quang như một “thành phần thông minh” quyết định năng lực của cổng mạng. Thực tế thì không phải vậy.

Nếu nhìn từ góc độ kiến trúc phần cứng switch/router, interface forwarding logic không nằm trong optics.

Thành phần thực sự xử lý packet là ASIC.

ASIC chịu trách nhiệm cho:

• Packet parsing
• Forwarding lookup
• Buffer management
• Queueing
• QoS
• MACsec
• FEC handling
• Lane distribution
• Speed negotiation logic
• Error detection/control plane signaling

Module quang chỉ đóng vai trò media adapter.

Hiểu đơn giản:

ASIC nói:

Tôi tạo ra luồng tín hiệu 100G/400G/800G.

Optics nói:

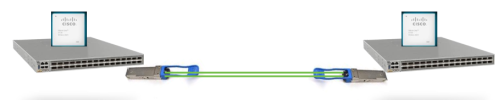

OK, tôi sẽ biến tín hiệu điện này thành tín hiệu quang và chuyển nó qua fiber.

Ở đầu bên kia:

Optics nhận tín hiệu quang → đổi lại thành tín hiệu điện → ASIC bên kia xử lý.

Nói cách khác:

Optics không phải bộ não. Optics chỉ là cánh tay nối dài.

---

Một ví dụ thực chiến.

Cisco Nexus 9K có ASIC hỗ trợ 400G.

Điều đó có nghĩa switch có khả năng:

• chạy 400Gbps line rate
• hỗ trợ breakout
• hỗ trợ FEC mode tương ứng
• xử lý buffer phù hợp
• maintain forwarding performance

Nhưng để mang tín hiệu đó ra ngoài, bạn cần optics phù hợp:

Ví dụ:

• QSFP-DD 400G SR8
• QSFP-DD 400G DR4
• QSFP-DD 400G FR4
• QSFP-DD 400G LR4

Lúc này optics chỉ là phương tiện truyền dẫn.

Khác biệt nằm ở:

• khoảng cách
• loại fiber
• wavelength
• connector
• power budget

Chứ không làm switch “thông minh hơn”.

---

Đây là lý do trong thiết kế Data Center hiện đại, roadmap thường xoay quanh ASIC trước.

Ví dụ:

Broadcom:

• Trident
• Tomahawk
• Jericho

Cisco:

• Silicon One

NVIDIA:

• Spectrum

Intel/Barefoot:

• Tofino

Người ta hỏi:

• ASIC hỗ trợ bao nhiêu Tbps?
• buffer bao nhiêu?
• latency bao nhiêu?
• VXLAN scale?
• ECMP scale?
• ACL TCAM bao nhiêu?
• telemetry capability?
• PFC/ECN support?

Ít ai bắt đầu bằng câu:

“Module quang gì?”

Vì optics là lớp implementation detail.

---

Nhưng slide có một ý cực kỳ thực tế:

optics must keep up without causing too many issues

Đây là nơi vận hành mạng đau đầu nhất.

ASIC mạnh không đủ nếu optics tạo chaos.

Ví dụ thực tế:

1. DOM mismatch

Digital Optical Monitoring báo:

• Tx low
• Rx low
• temperature high
• bias current abnormal

ASIC vẫn khỏe nhưng link flap.

---

2. FEC incompatibility

Ví dụ:

một đầu cần RS-FEC
đầu kia dùng FC-FEC

Kết quả:

link up/down bất thường
CRC tăng mạnh
throughput tệ

---

3. Breakout incompatibility

ASIC hỗ trợ:

400G → 4x100G

Nhưng optics breakout không match đúng lane mapping.

Kết quả:

interface không lên.

---

4. Vendor interoperability

Cisco ↔ Arista
Juniper ↔ Cisco
Whitebox ↔ OEM optics

Lý thuyết chuẩn mở.

Thực tế:

EEPROM check fail
unsupported transceiver
DOM parse lỗi

---

5. Power/thermal constraints

800G optics tiêu thụ điện rất lớn.

Ví dụ:

15W–25W/module hoặc hơn.

Nếu chassis thermal design không phù hợp:

• overheating
• port shutdown
• optics reset

---

Kết luận:

Trong networking truyền thống, người ta hay nghĩ:

“Module quang quyết định tốc độ.”

Nhưng góc nhìn kiến trúc đúng hơn là:

ASIC quyết định khả năng xử lý. Optics chỉ giúp khả năng đó đi xa hơn.

Một câu dễ nhớ:

ASIC defines capability. Optics define reach.

Đây chính là tư duy rất quan trọng khi bước vào thiết kế:

• modern data center
• AI fabric
• spine-leaf
• 400G/800G Ethernet
• hyperscale networking
