Kiến trúc mạng Spine-and-Leaf (Spine & Leaf Network)
Kiến trúc three-tier (Core – Aggregation – Access) từng là nền tảng rất quan trọng cho các hệ thống mạng doanh nghiệp. Tuy nhiên, cùng với sự bùng nổ của Data Center hiện đại và sự tiến hóa mạnh mẽ của công nghệ phần cứng, một cách tiếp cận mới đã ra đời: Spine-and-Leaf architecture, thường gọi ngắn gọn là Spine & Leaf.
Về mặt tư tưởng, Spine-and-Leaf khá giống với mô hình Collapsed Core của Cisco trong kiến trúc three-tier, nơi Core và Aggregation được gộp làm một để giảm số lượng thiết bị, cáp kết nối và độ phức tạp tổng thể. Điều này chỉ khả thi khi thiết bị mạng đủ mạnh để gánh toàn bộ chức năng của hai lớp.
Spine-and-Leaf đi xa hơn Collapsed Core, bằng cách chuẩn hóa cách kết nối và mở rộng mạng theo hướng đồng đều – có thể mở rộng (elastic).

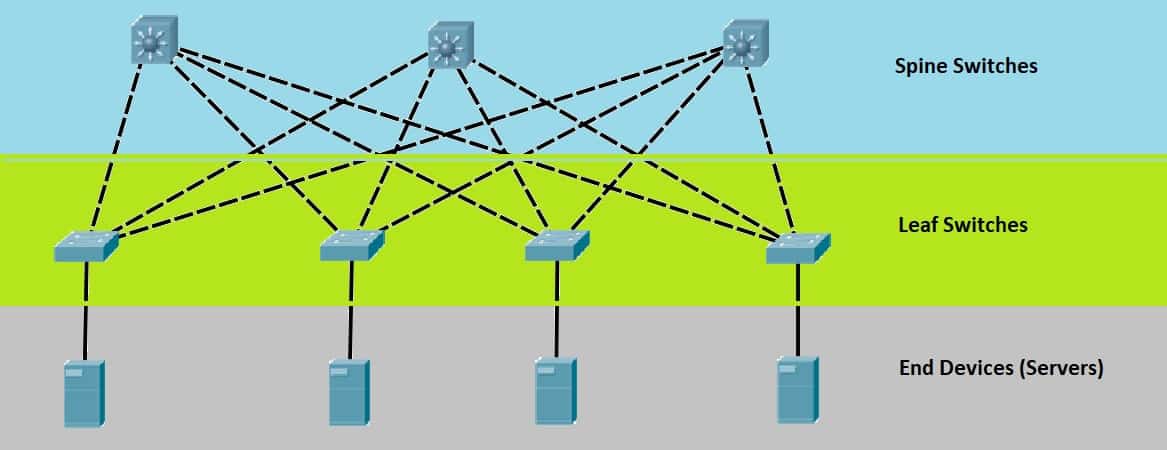

Trong một mô hình Spine-and-Leaf điển hình:
- Có nhiều spine switch (xương sống).
- Có nhiều leaf switch (lớp truy cập).
- Mỗi leaf switch đều kết nối tới tất cả spine switch.
- Không có kết nối leaf-to-leaf hay spine-to-spine trong cùng tầng.
Cách thiết kế này còn được gọi là Clos Network, cho phép Data Center:
- Mở rộng hoặc thu hẹp linh hoạt.
- Thêm server, hypervisor, VM, switch… mà không phá vỡ kiến trúc hiện có.
- Rất phù hợp cho các workload phân tán, microservices, cloud-native, AI/ML.
2. Vì sao Spine-and-Leaf ra đời?
Data Center hiện đại đang đối mặt với nhiều áp lực:
- Mật độ cổng (port density) tăng mạnh do server và hypervisor
- Băng thông ngày càng lớn: 10G → 25G → 40G → 100G → 400G
- VM, container, workload động tăng nhanh
- Rất nhiều chức năng trước đây nằm trên phần cứng nay chuyển sang virtual & software-defined
Mô hình three-tier truyền thống:
- Dễ gặp oversubscription
- Khó mở rộng ngang (scale-out)
- Độ trễ không đồng đều do số hop khác nhau
Spine-and-Leaf được thiết kế để giải quyết trực tiếp các vấn đề này.
3. Lợi ích cốt lõi của Spine-and-Leaf
Scalability – Mở rộng cực kỳ tốt
- Thiếu băng thông → thêm spine switch
- Thiếu cổng truy cập → thêm leaf switch
- Không cần redesign toàn bộ mạng
High Performance
- Hỗ trợ tốc độ rất cao: 100G / 400G
- Phù hợp Data Center AI, GPU Cluster, Big Data
Predictable Latency – Độ trễ đồng đều
- Bất kỳ server nào cũng chỉ đi qua:
- Leaf → Spine → Leaf
- Số hop luôn cố định, độ trễ dự đoán được
Traffic Optimization & ECMP
- Tận dụng Equal-Cost MultiPath (ECMP)
- Phân tải đều lưu lượng
- Không có “đường ưu tiên – đường nghẽn” như mô hình cũ
4. So sánh nhanh với Three-Tier (góc nhìn giáo dục)
- Three-tier phù hợp:
- Campus
- Mạng doanh nghiệp truyền thống
- Spine-and-Leaf phù hợp:
- Data Center hiện đại
- Cloud, AI/ML, Microservices
- Hạ tầng cần scale nhanh và tự động hóa
Trong các bài trước của project AI & Data Center, chúng ta đã nhiều lần nhấn mạnh:
AI không chỉ cần GPU mạnh, mà còn cần một fabric mạng không nghẽn (lossless, predictable, scalable).
Spine-and-Leaf chính là nền móng cho điều đó.
Spine-and-Leaf chính là nền móng cho điều đó.
5. Câu hỏi ôn tập (Content Review Question)
Câu hỏi:
Which option describes the topology design in a spine-and-leaf network?
Đáp án đúng:
✅ The design uses a full mesh of links between the spine and leaf layers.
Giải thích ngắn gọn:
- Không phải full-mesh giữa các leaf
- Không phải partial-mesh
- Mỗi leaf kết nối với tất cả spine → full-mesh giữa spine và leaf
