Lab SDWAN BGP

[dangquangminh]

Cisco SD-WAN BGP Configuration – Hiểu đúng bản chất và triển khai thực tế


1. Tổng quan kiến trúc: OMP vs BGP trong SD-WAN


Trong Cisco SD-WAN, cần hiểu rõ một nguyên lý quan trọng:

• OMP (Overlay Management Protocol): dùng để trao đổi routing trong overlay giữa các vEdge/cEdge
• BGP / OSPF (Underlay / Service-side routing): dùng bên trong site (LAN / DC)

👉 Điều này có nghĩa:

• SD-WAN không thay thế hoàn toàn BGP
• Mà BGP vẫn tồn tại ở Service VPN (VPN 10, 20, …) để kết nối với hạ tầng truyền thống

📌 Tài liệu nhấn mạnh rõ:

Cisco SD-WAN routers use OMP for routing information on the overlay network. Within a site, sometimes you need an IGP like OSPF or perhaps BGP.

---

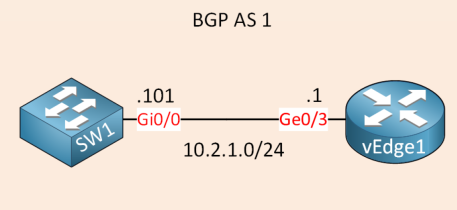

2. Topology Lab – Case rất thực tế


Trong mô hình (page 1):

• vEdge1 kết nối với SW1 qua subnet: 10.2.1.0/24
• Cả hai cùng chạy BGP AS 1 (iBGP)

Thông tin chính:

• vEdge1: 10.2.1.1
• SW1: 10.2.1.101
• Loopback SW1: 11.11.11.11/32 (route cần quảng bá)

👉 Đây là use-case phổ biến:

• SD-WAN edge kết nối vào core network / campus / DC

---

3. Cấu hình chi tiết (đi đúng bản chất template-based SD-WAN)

3.1 Cấu hình BGP trên thiết bị truyền thống (SW1)

router bgp 1
bgp log-neighbor-changes
network 11.11.11.11 mask 255.255.255.255
neighbor 10.2.1.1 remote-as 1

👉 Key point:

• Đây là iBGP (AS giống nhau)
• SW1 quảng bá loopback vào BGP

---

3.2 Cấu hình trên vEdge (CLI view – hiểu bản chất)

vpn 10
router
bgp 1
neighbor 10.2.1.101
remote-as 1
no shutdown

👉 Rất quan trọng:

• BGP chạy trong Service VPN (VPN 10), không phải VPN 0
• Đây là điểm nhiều người mới học SD-WAN dễ sai

---

3.3 Template-based Configuration (vManage)

Bước 1: Feature Template – BGP

• Vào: Configuration > Templates > Feature
• Tạo template BGP
• Thêm neighbor: 10.2.1.101

👉 Hình minh họa page 4 cho thấy:

• Chỉ cần khai báo neighbor IP
• Các tham số khác giữ default

---

Bước 2: Device Template

• Vào: Configuration > Templates > Device
• Gắn BGP vào Service VPN

👉 Điểm cực kỳ quan trọng:

• BGP không standalone → phải attach vào VPN
• Đây là logic data model (YANG-based) của SD-WAN

---

4. Verification – Phần quan trọng nhất khi đi thực chiến

4.1 Kiểm tra neighbor

show bgp summary

Output:

• Neighbor: 10.2.1.101
• State: established

👉 Điều này xác nhận:

• TCP 179 OK
• BGP FSM đã lên FULL

---

4.2 Kiểm tra chi tiết neighbor

show bgp neighbor
show bgp neighbor detail

Thông tin đáng chú ý:

• Keepalive: 60s
• Holdtime: 180s
• Prefix nhận: 1
• State: established

👉 Đây là baseline tiêu chuẩn của BGP

---

4.3 Kiểm tra route học được

show bgp routes

Output:
11.11.11.11/32
nexthop 10.2.1.101
local-pref 100

👉 Insight quan trọng:

• Route từ SW1 đã:
  • vào BGP table
  • được chọn best path

---

4.4 Kiểm tra routing table

show ip route bgp

Output:
10 11.11.11.11/32 bgp i ge0/3

👉 Điều này xác nhận:

• Route đã được install vào RIB/FIB
• Traffic có thể forward thực tế

---

5. Insight nâng cao (CCIE-level)

5.1 BGP trong SD-WAN không hoạt động độc lập


Luồng routing thực tế:
LAN (BGP/OSPF)
↓
vEdge (Service VPN)
↓
OMP
↓
Fabric SD-WAN

👉 Nghĩa là:

• BGP chỉ là southbound routing protocol
• OMP mới là overlay control plane

---

5.2 Redistribution (điểm mà lab chưa nói nhưng cực kỳ quan trọng)


Trong thực tế bạn sẽ cần:
OMP <-> BGP redistribution

Ví dụ:

• Route từ BGP → quảng bá vào OMP
• Route từ OMP → redistribute về BGP

👉 Nếu không làm:

• Site A sẽ không thấy route của Site B

---

5.3 VPN segmentation

• BGP chạy trong VPN 10
• Overlay chạy trong VPN 0

👉 Đây chính là:

• Control-plane isolation
• Data-plane segmentation

---

5.4 Tại sao dùng BGP thay vì OSPF?


Trong SD-WAN thực tế:

• BGP phù hợp hơn vì:
  • scalable
  • policy control mạnh
  • dễ integrate với DC / MPLS / ISP

---

6. Kết luận


Bài lab này tuy đơn giản nhưng thể hiện rõ 3 nguyên lý cực kỳ quan trọng trong SD-WAN:

1. OMP là control plane chính – không phải BGP
2. BGP chỉ chạy trong Service VPN để kết nối LAN
3. Template-based config là bắt buộc trong vManage
