🚀 Layer 3 EtherChannel trên Cisco IOS – Hiểu đúng & làm được ngay


Bài này mô tả cách cấu hình Layer 3 EtherChannel trên switch Cisco.

• EtherChannel Layer 3 hoạt động giống như một interface router
• Switch không switch (L2) trên interface này mà route (L3)
• Do đó cần cấu hình IP address trực tiếp trên port-channel
• Điều kiện quan trọng:
  • Các interface thành viên phải no switchport
  • Nếu không → EtherChannel sẽ là Layer 2

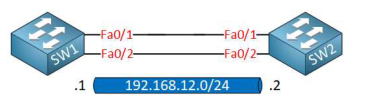

Ví dụ topology:

• SW1 ↔ SW2 qua Fa0/1 và Fa0/2
• Mạng sử dụng: 192.168.12.0/24

---

💡 Layer 3 EtherChannel là gì?


Thông thường khi học CCNA, bạn quen với EtherChannel kiểu Layer 2:

• Gộp nhiều port → tăng băng thông
• Dùng trunk hoặc access VLAN

👉 Nhưng ở cấp độ cao hơn (CCNP/CCIE), chúng ta dùng Layer 3 EtherChannel để:

• Gộp nhiều link vật lý
• Nhưng hoạt động như 1 interface Layer 3 duy nhất
• Có thể:
  • Gán IP
  • Chạy routing (OSPF, EIGRP, BGP)
  • Tham gia routing table

📌 Nói đơn giản:
👉 Layer 3 EtherChannel = “Router Interface ảo” nhưng chạy trên Switch

---

🧪 3. Lab thực tế

🔧 Bước 1: Cấu hình EtherChannel ở Layer 3

SW1:

interface range fastEthernet 0/1 - 2
no switchport
channel-group 12 mode on SW2:

interface range fa0/1 - 2
no switchport
channel-group 12 mode on

📌 Kết quả:

• Tạo interface: Port-channel 12
• Các port vật lý join vào Po12

---

🔍 Bước 2: Verify EtherChannel

show etherchannel 12 summary

Kết quả quan trọng:

• R = Layer 3
• U = in use (hoạt động)
• Port Fa0/1, Fa0/2 đều P (bundled)

👉 Nghĩa là EtherChannel đã hoạt động đúng Layer 3

---

🌐 Bước 3: Gán IP cho Port-channel

SW1:

interface port-channel 12
ip address 192.168.12.1 255.255.255.0 SW2:

interface port-channel 12
ip address 192.168.12.2 255.255.255.0

---

📡 Bước 4: Test kết nối

ping 192.168.12.2

✔ Success 100% → Routing OK

---

📊 Bước 5: Kiểm tra routing table

show ip route connected

Kết quả:
C 192.168.12.0/24 is directly connected, Port-channel12

👉 Switch đang route qua EtherChannel như 1 router thật

---

⚠️ 4. Những lỗi rất dễ dính (CCNA hay gặp)

❌ Quên no switchport


→ EtherChannel sẽ thành Layer 2 ❌ Config mismatch giữa các port


→ EtherChannel không up ❌ Gán IP vào physical interface


→ Sai, phải gán vào Port-channel

---

🔥 5. Khi nào dùng Layer 3 EtherChannel?

✔ Trong thực tế:

• Kết nối Core ↔ Distribution
• Kết nối giữa Switch Layer 3
• Data Center (Spine-Leaf, vPC alternative)
• Routing redundancy + load balancing

---

🧠 6. Góc nhìn CCIE – Tại sao nó quan trọng?


👉 Trong thiết kế hiện đại:

• Không muốn phụ thuộc STP
• Muốn ECMP + Load Balancing
• Muốn failover nhanh

→ Layer 3 EtherChannel là nền tảng cho:

• Routed Access Design
• Leaf-Spine Architecture
• SDN Fabric

---

🎯 7. Ví dụ mở rộng (thực chiến)


Bạn có 2 Core Switch:

• 2 link 1Gbps
• Nếu dùng L2 → STP block 1 link ❌
• Nếu dùng L3 EtherChannel:
  • Cả 2 link đều active ✔
  • Routing load balancing ✔
  • No STP dependency ✔

---

🚀 Kết bài L3 EtherChannel:


Layer 3 EtherChannel không chỉ là “gộp port”…

👉 Nó là bước chuyển từ Switching mindset → Routing mindset trên switch

Nếu bạn đang học:

• CCNA → cần hiểu concept
• CCNP → phải lab
• CCIE → phải dùng trong design
