🏛️ SD-WAN Fabric: Thành Rome của Hạ tầng Mạng Hiện Đại!
"Thành Rome không xây trong một đêm" – cũng như một SD-WAN Fabric không thể tồn tại nếu thiếu sự phối hợp hoàn hảo giữa những giao thức cơ bản nhất trong mạng máy tính.
Trong khi nhiều người vẫn nghĩ SD-WAN là một “hộp đen” thần kỳ, sự thật là: những kiến trúc SD-WAN phức tạp nhất được xây dựng từ chính những “viên gạch” đơn giản mà chúng ta đã học từ CCNA!

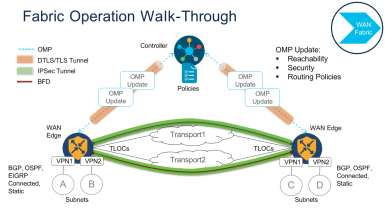

🧩 Vậy một SD-WAN Fabric bao gồm những gì?
🔹 1. WAN Edge – “Kỵ sĩ biên giới”
Đây là các thiết bị tuyến đầu như vEdge, C8000v hoặc ISR. Mỗi WAN Edge có thể chứa nhiều VPN logic (VPN1, VPN2), tương đương với nhiều VRF. WAN Edge sử dụng các giao thức quen thuộc như BGP, OSPF, EIGRP, Static, Connected để trao đổi với mạng nội bộ. 🔹 2. Controller – “Bộ não trung ương”
Không có điều phối viên, đội quân sẽ rối loạn. Controller giao tiếp với Edge thông qua DTLS/TLS Tunnel và truyền thông tin qua giao thức OMP (Overlay Management Protocol) – xương sống điều phối của SD-WAN.
Thông qua OMP, controller gửi:
- Thông tin Reachability (các subnet),
- Chính sách Routing,
- Cấu hình Security (IPSec keys).
TLOC (Transport Locator) là cách mà mỗi WAN Edge nhận diện chính nó trên từng transport (MPLS, Internet, LTE…). Đây là điểm neo để hình thành tunnel IPSec giữa các Edge. 🔹 4. Transport Network – “Hạ tầng kết nối”
Gồm các đường truyền khác nhau như MPLS, Internet, 4G, mỗi đường tạo ra các overlay tunnel bảo mật giữa Edge với nhau. Đây chính là Data Plane, nơi lưu lượng thực tế di chuyển. 🔹 5. IPSec Tunnel – “Áo giáp bảo vệ dữ liệu”
Tất cả lưu lượng giữa các WAN Edge đi qua IPSec Tunnel, đảm bảo bảo mật, mã hóa và xác thực. 🔹 6. BFD – “Trinh sát thời gian thực”
Mỗi tunnel đều được giám sát bằng BFD (Bidirectional Forwarding Detection) để đảm bảo đường truyền không bị gián đoạn. Đây là công cụ giúp SD-WAN chọn con đường tối ưu và nhanh nhất cho mỗi gói tin.
🔁 Tất cả kết nối lại thông qua một nhịp điệu thống nhất: OMP
Bạn đã học về BGP rồi chứ? Vậy hãy tưởng tượng OMP như một BGP siêu cấp dành riêng cho overlay network, truyền toàn bộ thông tin topology, chính sách, và bảo mật đến mọi thiết bị SD-WAN.
💡 Kết luận: Kiến trúc phức tạp, nền tảng đơn giản
Tất cả những điều kỳ diệu mà SD-WAN làm được – từ Zero Touch Provisioning, Policy-Based Routing, Application-Aware Routing cho đến High Availability – đều bắt đầu từ những viên gạch BGP, IPSec, TLS, VRF, BFD mà chúng ta từng xem là “lý thuyết giáo khoa”.
🔁 SD-WAN chính là nghệ thuật kết nối lại những điều cơ bản theo một cách thông minh hơn.
👉 Bạn đang học CCNA? Đừng bỏ qua các giao thức cơ bản. Chúng chính là nền móng để bạn xây nên "Thành Rome SD-WAN" của riêng mình.
