🔥 Hiểu rõ Transport Locator (TLOC) trong Cisco SD-WAN – Cốt lõi của định tuyến Overlay!

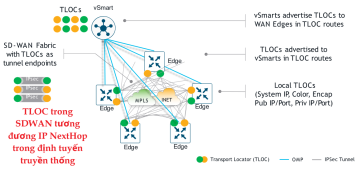

Trong kiến trúc Cisco SD-WAN, có một khái niệm then chốt giúp thiết lập kết nối IPsec linh hoạt và thông minh giữa các thiết bị Edge, đó chính là TLOC (Transport Locator).
📌 TLOC là gì?
TLOC = Tunnel Endpoint trong SD-WAN, tương đương với "địa chỉ định danh" của một đầu kết nối trong mạng overlay. Nó không chỉ đơn thuần là một địa chỉ IP mà là tập hợp các thành phần định danh sau:
👉 Có thể hiểu rằng: TLOC là định danh duy nhất của một interface tham gia transport trong SD-WAN. Nó đại diện cho một “chân” để thiết lập IPSec tunnel giữa các thiết bị Edge.
🧠 So sánh TLOC trong SD-WAN với Next-Hop trong định tuyến truyền thống – Khác biệt từ gốc rễ kiến trúc!
Trong mạng truyền thống, Next-Hop đơn giản là địa chỉ IP của router kế tiếp mà gói tin sẽ được gửi đến – như một chỉ dẫn để từng bước chuyển tiếp gói tin dọc theo tuyến đường định tuyến. Thành phần của next-hop rất đơn giản: chỉ là một địa chỉ IP. Mọi tính toán đường đi đều phụ thuộc vào giao thức định tuyến như OSPF, BGP, EIGRP, và rất ít (nếu không muốn nói là không có) yếu tố linh hoạt nào về lựa chọn loại đường truyền, mức độ mã hóa, hay các chính sách phân biệt dịch vụ.
Còn trong SD-WAN hiện đại, khái niệm TLOC (Transport Locator) ra đời như một "next-hop mở rộng" – nhưng mạnh mẽ và thông minh hơn rất nhiều. Mỗi TLOC không chỉ đại diện cho địa chỉ của một thiết bị mà còn định danh đầy đủ điểm cuối của tunnel overlay, bao gồm:
Tức là TLOC không chỉ nói “chuyển đi đâu” mà còn “chuyển đi bằng gì” và “theo cách nào”.
Khác với routing truyền thống chỉ biết “gửi qua đâu”, SD-WAN sử dụng TLOC để ra quyết định toàn diện: gửi qua transport nào, mã hóa ra sao, chọn đường theo ứng dụng hay mức độ ưu tiên nào – và tất cả được điều phối tập trung bởi vSmart thông qua OMP (Overlay Management Protocol).
👉 Một điểm cực kỳ đáng chú ý: TLOC mang trong mình thông tin về transport vật lý (qua color), trong khi Next-Hop thì hoàn toàn không. Do đó, SD-WAN cho phép chính sách định tuyến theo color (color-based routing), chọn đúng loại kết nối phù hợp với nhu cầu của ứng dụng (ví dụ: video call đi Internet, ERP đi MPLS), điều mà routing truyền thống hoàn toàn không làm được.
🔍 Ví dụ thực tế:
🎯 Kết luận:
TLOC chính là “Next-Hop + Thông minh + Chính sách + Transport Awareness + Tunnel Context”. Nó là yếu tố giúp SD-WAN bứt phá khỏi giới hạn vật lý của định tuyến truyền thống và tiến đến một mô hình mạng linh hoạt, định hướng ứng dụng và dễ quản lý tập trung. Đây là một trong những trụ cột làm nên sự khác biệt cốt lõi giữa SD-WAN và kiến trúc mạng truyền thống.
Trong kiến trúc Cisco SD-WAN, có một khái niệm then chốt giúp thiết lập kết nối IPsec linh hoạt và thông minh giữa các thiết bị Edge, đó chính là TLOC (Transport Locator).
📌 TLOC là gì?
TLOC = Tunnel Endpoint trong SD-WAN, tương đương với "địa chỉ định danh" của một đầu kết nối trong mạng overlay. Nó không chỉ đơn thuần là một địa chỉ IP mà là tập hợp các thành phần định danh sau:
- System IP: địa chỉ định danh logic của thiết bị Edge.
- Color: biểu thị loại transport (MPLS, Internet, LTE, v.v).
- Encapsulation: kiểu đóng gói tunnel (IPsec, GRE...).
- Public IP/Port: địa chỉ/port công khai dùng thiết lập tunnel.
- Private IP/Port: địa chỉ/port nội bộ nếu NAT được sử dụng.
👉 Có thể hiểu rằng: TLOC là định danh duy nhất của một interface tham gia transport trong SD-WAN. Nó đại diện cho một “chân” để thiết lập IPSec tunnel giữa các thiết bị Edge.
🧠 So sánh TLOC trong SD-WAN với Next-Hop trong định tuyến truyền thống – Khác biệt từ gốc rễ kiến trúc!
Trong mạng truyền thống, Next-Hop đơn giản là địa chỉ IP của router kế tiếp mà gói tin sẽ được gửi đến – như một chỉ dẫn để từng bước chuyển tiếp gói tin dọc theo tuyến đường định tuyến. Thành phần của next-hop rất đơn giản: chỉ là một địa chỉ IP. Mọi tính toán đường đi đều phụ thuộc vào giao thức định tuyến như OSPF, BGP, EIGRP, và rất ít (nếu không muốn nói là không có) yếu tố linh hoạt nào về lựa chọn loại đường truyền, mức độ mã hóa, hay các chính sách phân biệt dịch vụ.
Còn trong SD-WAN hiện đại, khái niệm TLOC (Transport Locator) ra đời như một "next-hop mở rộng" – nhưng mạnh mẽ và thông minh hơn rất nhiều. Mỗi TLOC không chỉ đại diện cho địa chỉ của một thiết bị mà còn định danh đầy đủ điểm cuối của tunnel overlay, bao gồm:
- Địa chỉ hệ thống (System-IP),
- Loại kết nối vật lý (Color – ví dụ MPLS, Internet, LTE),
- Kiểu đóng gói (Encapsulation như IPsec),
- IP/Port công khai & riêng, phục vụ cho NAT và thiết lập tunnel.
Tức là TLOC không chỉ nói “chuyển đi đâu” mà còn “chuyển đi bằng gì” và “theo cách nào”.
Khác với routing truyền thống chỉ biết “gửi qua đâu”, SD-WAN sử dụng TLOC để ra quyết định toàn diện: gửi qua transport nào, mã hóa ra sao, chọn đường theo ứng dụng hay mức độ ưu tiên nào – và tất cả được điều phối tập trung bởi vSmart thông qua OMP (Overlay Management Protocol).
👉 Một điểm cực kỳ đáng chú ý: TLOC mang trong mình thông tin về transport vật lý (qua color), trong khi Next-Hop thì hoàn toàn không. Do đó, SD-WAN cho phép chính sách định tuyến theo color (color-based routing), chọn đúng loại kết nối phù hợp với nhu cầu của ứng dụng (ví dụ: video call đi Internet, ERP đi MPLS), điều mà routing truyền thống hoàn toàn không làm được.
🔍 Ví dụ thực tế:
- Trong mạng truyền thống, bạn cấu hình OSPF để chọn next-hop là địa chỉ IP của router lân cận trên đường đi đến đích.
- Nhưng trong SD-WAN, thay vì chỉ nói “chuyển đến đâu”, bạn cấu hình chính sách chọn TLOC có màu Internet, dùng IPsec, thông qua public IP + cổng NAT, và phải ưu tiên độ trễ thấp – tất cả trong một khối logic mà Next-Hop truyền thống không thể biểu diễn.
🎯 Kết luận:
TLOC chính là “Next-Hop + Thông minh + Chính sách + Transport Awareness + Tunnel Context”. Nó là yếu tố giúp SD-WAN bứt phá khỏi giới hạn vật lý của định tuyến truyền thống và tiến đến một mô hình mạng linh hoạt, định hướng ứng dụng và dễ quản lý tập trung. Đây là một trong những trụ cột làm nên sự khác biệt cốt lõi giữa SD-WAN và kiến trúc mạng truyền thống.
