1. Mô hình tổng quan
2. Tách biệt dữ liệu và điều khiển
3. Lợi ích chính
4. Ví dụ thực tế
Một doanh nghiệp triển khai:
✅ Kết luận
End-to-End Segmentation là nền tảng cốt lõi của kiến trúc SD-WAN hiện đại. Đây không chỉ là kỹ thuật tách VLAN, mà là sự phân chia hoàn toàn về cả điều khiển và dữ liệu – một bước tiến lớn so với mô hình mạng truyền thống. Nếu anh em đang triển khai SD-WAN, hãy chắc chắn hiểu rõ cơ chế này để tận dụng tối đa sức mạnh của segmentation!
Nếu bài viết hữu ích, hãy chia sẻ trong cộng đồng SD-WAN/SDA/VPN nhé. Bạn nào cần demo cấu hình thực tế trên Cisco vEdge hoặc Fortinet SD-WAN thì comment phía dưới!

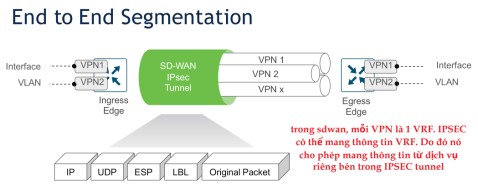

- Ở Ingress Edge (đầu vào): các interface vật lý hoặc sub-interface (đánh tag VLAN 802.1Q) được ánh xạ vào các VPN (VPN1, VPN2...).
- Dữ liệu được gói encapsulation qua tunnel IPsec SD-WAN, với cấu trúc header gồm:
IP + UDP + ESP + LBL + Original Packet- ESP (Encapsulating Security Payload) đảm bảo mã hóa và xác thực.
- LBL (Label) dùng để phân biệt VPN trong cùng một tunnel (phân đoạn dữ liệu - Data Plane Segmentation).
- Ở Egress Edge (đầu ra): các gói tin được giải encapsulation và phân phối lại đúng VPN tương ứng (ví dụ, VPN1 đi ra interface VLAN 10, VPN2 đi ra VLAN 20).
2. Tách biệt dữ liệu và điều khiển
- Control Plane Segmentation: mỗi VPN có bảng định tuyến riêng biệt → không chia sẻ thông tin điều khiển giữa các VPN.
- Data Plane Segmentation: nhờ vào nhãn (label) để đảm bảo dữ liệu của các VPN không bị trộn lẫn, dù đi chung một tunnel vật lý.
3. Lợi ích chính
- Không phụ thuộc vào mạng Underlay (có thể là MPLS, Internet, LTE...) để thực hiện segmentation.
- Dễ dàng mở rộng mạng đa chi nhánh, mỗi chi nhánh có thể có nhiều dịch vụ chạy trên các VPN độc lập (ví dụ: Data, Voice, Guest).
- Giảm nguy cơ rò rỉ dữ liệu giữa các vùng mạng (Zone-based Security).
- Tăng tính linh hoạt và kiểm soát chính sách từ đầu đến cuối (End-to-End Policy Enforcement).
4. Ví dụ thực tế
Một doanh nghiệp triển khai:
- VPN1 cho hệ thống tài chính (Accounting VLAN 10).
- VPN2 cho hệ thống camera IP (Camera VLAN 20).
→ Cả hai luồng được tách biệt hoàn toàn khi đi qua Internet nhờ SD-WAN + IPsec Tunnel, đảm bảo bảo mật, độ trễ riêng biệt và không can thiệp lẫn nhau.
✅ Kết luận
End-to-End Segmentation là nền tảng cốt lõi của kiến trúc SD-WAN hiện đại. Đây không chỉ là kỹ thuật tách VLAN, mà là sự phân chia hoàn toàn về cả điều khiển và dữ liệu – một bước tiến lớn so với mô hình mạng truyền thống. Nếu anh em đang triển khai SD-WAN, hãy chắc chắn hiểu rõ cơ chế này để tận dụng tối đa sức mạnh của segmentation!
Nếu bài viết hữu ích, hãy chia sẻ trong cộng đồng SD-WAN/SDA/VPN nhé. Bạn nào cần demo cấu hình thực tế trên Cisco vEdge hoặc Fortinet SD-WAN thì comment phía dưới!
