Cisco SD-WAN Service VPN – Hiểu đúng bản chất để triển khai đúng


Sau khi đã triển khai xong SD-WAN controllers, onboard các vEdge routers, và làm quen với template, thì bước quan trọng tiếp theo là:

👉 Cho phép traffic giữa các site

Trong Cisco SD-WAN, việc này được thực hiện thông qua Service VPN

---

1. Service VPN là gì trong SD-WAN?


Nếu nhìn theo góc độ CCIE:

• VPN 0 → Transport (underlay – Internet/MPLS)
• VPN 512 → Management
• Service VPN (ví dụ: VPN 10, 20...) → Data plane của người dùng

👉 Nói đơn giản:

Service VPN chính là nơi chứa LAN / Application traffic của doanh nghiệp.

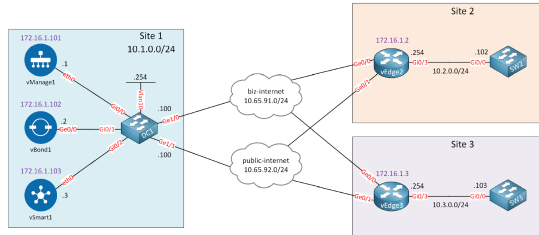

Trong lab này:

• Site 2: 10.2.0.0/24
• Site 3: 10.3.0.0/24
• Mỗi site có switch phía sau vEdge
• Mục tiêu: ping được giữa 2 site qua SD-WAN overlay

---

2. Cấu hình Service VPN bằng CLI (cách nhanh nhất để hiểu bản chất)

Trên vEdge2

vpn 10
interface ge0/3
ip address 10.2.0.254/24
no shutdown
commit Trên vEdge3

vpn 10
interface ge0/3
ip address 10.3.0.254/24
no shutdown
commit

👉 Điểm quan trọng:

• Interface LAN (ge0/3) được bind vào VPN 10
• Đây chính là cách "gắn mạng LAN vào overlay SD-WAN"

---

3. Điểm mấu chốt: OMP Advertisement


Trong cấu hình cuối cùng, bạn sẽ thấy:
omp
advertise connected

👉 Ý nghĩa:

• Quảng bá các mạng connected (LAN) lên control plane OMP
• Cho phép các site khác học route này

Nếu không có bước này:

❌ Site khác sẽ không biết mạng LAN của bạn
❌ Overlay không có route → không ping được

---

4. Control Plane hoạt động như thế nào?


Theo output trong tài liệu:
10 10.2.0.0/24 connected - ge0/3
10 10.3.0.0/24 omp ...

👉 Ý nghĩa:

• 10.2.0.0/24 → local site
• 10.3.0.0/24 → học qua OMP từ site khác

Trên vSmart:
show omp peers

Cho thấy:

• Các vEdge đã establish control connection
• Có route exchange qua OMP

---

5. Data Plane: IPSec Tunnel


SD-WAN không chỉ route → nó encrypt luôn traffic

Kiểm tra:
show ipsec outbound-connections

👉 Kết quả:

• Có IPSec tunnel giữa vEdge2 ↔ vEdge3
• Encryption: AES-GCM-256
• Authentication: HMAC

---

6. End-to-End Traffic Flow


Flow thực tế:

1. PC/SW tại Site 2 gửi traffic → 10.3.0.0/24
2. vEdge2:
   • Lookup route → học từ OMP
   • Encapsulate vào IPSec tunnel
3. Traffic đi qua transport (VPN 0)
4. vEdge3:
   • Decrypt
   • Forward xuống LAN

👉 Kết quả test:
SW2# ping 10.3.0.103
!!!!!
Success rate is 100%

---

7. Cấu hình bằng Template (Production mindset)


Trong môi trường thật, không ai cấu hình CLI từng node.

Thay vào đó: Feature Template

• VPN template:
  • VPN ID = 10
  • Enable Advertise OMP → Connected IPv4
• Interface template:
  • ge0/3
  • IP dùng biến (variable)

Device Template

• Attach VPN + Interface template
• Push xuống nhiều vEdge cùng lúc

👉 Design tip rất quan trọng:

Không nên gắn Service VPN vào template chung nếu không phải tất cả site đều dùng

---

8. Insight quan trọng cho CCIE

1. Service VPN = VRF trong SD-WAN

• Mỗi VPN là một routing table độc lập
• Có thể micro-segmentation ngay trong WAN

---

2. OMP thay thế BGP/MPLS control plane

• Không cần MP-BGP phức tạp
• vSmart đóng vai trò route reflector

---

3. Overlay = IPSec by default

• Không cần cấu hình crypto thủ công
• Zero-touch encryption

---

4. Scaling cực lớn

• Mỗi site chỉ cần:
  • Connect vSmart
  • Advertise LAN
• Phần còn lại hệ thống tự xử lý

---

9. Tổng kết


Service VPN là thành phần cốt lõi nhất để hiểu SD-WAN:

• Nó là nơi chứa application traffic
• Nó quyết định segmentation
• Nó là nơi kết nối LAN ↔ Overlay

👉 Nếu bạn hiểu Service VPN, bạn đã hiểu ~60% kiến trúc SD-WAN.
