🚀 Cisco SD-WAN Templates – Cốt lõi để scale hệ thống WAN hiện đại


Trong các bài lab trước, chúng ta thường cấu hình vEdge hoặc controller bằng CLI. Cách này rất nhanh khi làm lab hoặc triển khai vài thiết bị. Tuy nhiên, khi hệ thống mở rộng lên hàng chục, hàng trăm site – CLI trở thành “điểm nghẽn”.

👉 Vấn đề:

• Khó scale
• Dễ sai sót khi copy/paste
• Không có tính chuẩn hóa

👉 Giải pháp của Cisco SD-WAN: Templates (vManage)

---

1. Tại sao phải dùng Template?


CLI vẫn mạnh, nhưng:

• Không phù hợp cho vận hành quy mô lớn
• Không đảm bảo consistency

Trong khi đó, Template:

• Cho phép deploy hàng loạt
• Giảm lỗi cấu hình
• Tăng tốc rollout

📌 Lưu ý quan trọng:

• Khi chuyển sang Template mode → không cấu hình CLI nữa
• Chỉ còn dùng CLI để show / troubleshoot

---

2. Hai loại Template trong SD-WAN


Cisco SD-WAN sử dụng mô hình phân tầng: 2.1 Device Template

• Đại diện cho một loại thiết bị
• Được attach trực tiếp vào router

2.2 Feature Template

• Chứa từng phần cấu hình nhỏ:
  • System
  • VPN
  • Interface
  • Routing (OSPF, BGP)
  • AAA, Policy...

📌 Quan hệ:
👉 Feature Template → gắn vào → Device Template → gắn vào → Device

Đây chính là mô hình modular configuration – cực kỳ quan trọng trong automation.

---

3. Feature Template – Trái tim của SD-WAN Automation

3.1 System Template


Đây là phần cấu hình nền:

• System IP
• Site ID
• Organization
• vBond

Điểm quan trọng nhất nằm ở 3 kiểu giá trị: 🔹 Device-Specific (Key / Variable)

• Dùng cho từng thiết bị riêng
• Ví dụ:
  • system-ip
  • site-id

👉 Khi deploy sẽ phải nhập giá trị

---

🔹 Default

• Giá trị mặc định của hệ thống
• Có thể dùng hoặc bỏ trống

---

🔹 Global

• Áp dụng cho tất cả thiết bị
• Ví dụ:
  • Console baud rate

👉 Đây là cơ chế giúp đảm bảo consistency toàn hệ thống

---

3.2 VPN 0 – Transport Layer


VPN 0 = underlay transport

Cấu hình điển hình:

• Interface WAN
• Static route đến controller

Ví dụ:

• Prefix: 10.1.0.0/24
• Next-hop: global value

👉 Đây chính là phần đảm bảo overlay SD-WAN hoạt động

---

3.3 Interface Templates (Ge0/0, Ge0/1)


Mỗi interface được tách riêng thành template: Ví dụ Ge0/0:

• IP: device-specific
• Tunnel:
  • encapsulation ipsec
  • color: biz-internet
  • allow-service all

Ge0/1:

• Copy từ Ge0/0
• Chỉ thay:
  • Interface name
  • IP key
  • Color: public-internet

👉 Đây là best practice:

• Reuse template
• Không tạo lại từ đầu

---

3.4 VPN 512 – Management VPN (bẫy rất hay gặp)


📌 Nếu không tạo VPN 512 template:

• Khi attach device → lỗi
• vManage sẽ cố remove interface eth0 → fail

👉 Đây là lỗi rất nhiều engineer gặp khi mới làm SD-WAN

---

3.5 Banner Template (MOTD)


Có thể thêm các cấu hình phụ:

• Banner
• Logging
• SNMP

👉 Đây là minh chứng:
Template không chỉ replicate – mà còn mở rộng config

---

4. Device Template – Ghép tất cả lại


Sau khi có Feature Templates:

👉 Tạo Device Template:

• Attach System
• Attach VPN
• Attach Interface
• Attach Banner

📌 Ngoài ra có thể dùng:

• CLI Template (hybrid model)

---

5. Attach Template – Bước Deploy quan trọng


Quy trình:

1. Chọn device
2. Nhập các biến (variables)
3. Xem:
   • Config Preview
   • Config Diff

📌 Config Diff cực kỳ quan trọng:

• Red → bị xóa
• Green → thêm mới

👉 Đây chính là cơ chế kiểm soát thay đổi (change control)

---

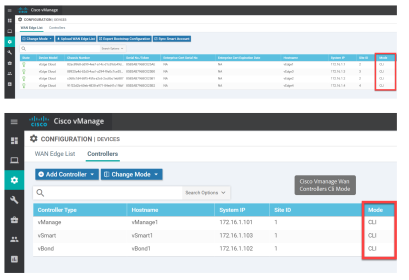

6. Kết quả sau khi attach

• Device chuyển sang vManage mode
• Template được bind vào device
• Quản lý tập trung hoàn toàn

---

7. Tổng kết – Góc nhìn CCIE

Khi nào dùng Template?


✔ Luôn luôn – production bắt buộc Giá trị thực sự:

• Chuẩn hóa cấu hình
• Automation-ready
• Scale hàng trăm site

Tư duy quan trọng:


👉 CLI = thủ công
👉 Template = hệ thống

---

🔥 Insight nâng cao (CCIE level)


Template trong SD-WAN chính là:

• Intent-based networking
• Infrastructure as Code (IaC) phiên bản networking

Khi kết hợp với:

• API (REST)
• Python / Ansible
• CI/CD pipeline

👉 Bạn đang tiến tới:
NetDevOps / Autonomous Network

---

📌 Kết luận cho bài SDWAN Template


Cisco SD-WAN Templates không chỉ là công cụ cấu hình, mà là:

👉 Nền tảng để:

• Scale hệ thống WAN
• Chuẩn hóa vận hành
• Tự động hóa mạng

---

Nếu bạn đang học SD-WAN:
👉 Hãy chuyển mindset từ CLI → Template càng sớm càng tốt
