🚀 Cisco SD-WAN – Quy trình Onboarding vEdge (Từ A đến Z)


Trong các bài trước, chúng ta đã dựng xong control plane của SD-WAN gồm:

• vManage (management plane)
• vSmart (control plane)
• vBond (orchestrator)

👉 Bước tiếp theo mang tính “sống còn” trong triển khai thực tế:
Onboard WAN Edge (vEdge router) vào fabric SD-WAN

---

1. Tổng quan topology & tư duy triển khai

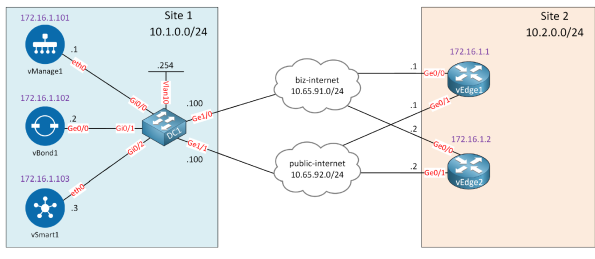

Theo sơ đồ:

• Site 1: chứa controllers (vManage, vBond, vSmart)
• Site 2: chứa 2 vEdge routers
• vEdge kết nối ra 2 ISP:
  • biz-internet
  • public-internet

👉 Điểm rất quan trọng về mặt design:

• Mỗi WAN link sẽ được map thành một TLOC (Transport Locator)
• TLOC được phân biệt bằng color
• SD-WAN sẽ build overlay tunnel qua tất cả các TLOC có thể

---

2. Giai đoạn 1 – Basic Configuration (Foundation)


Trước khi join fabric, vEdge phải có cấu hình nền tảng: 2.1 System Configuration

system
host-name vEdge1
system-ip 172.16.1.1
site-id 2
organization-name nwl-lab-sdwan
vbond 10.1.0.2 Phân tích CCIE-level:

• system-ip
  → định danh duy nhất của node trong control plane (không phải IP interface)
• site-id
  → xác định vị trí logic của site (quan trọng cho policy)
• organization-name
  → phải match giữa tất cả thiết bị (certificate validation)
• vbond
  → entry point để thiết bị discover control plane

---

2.2 VPN 0 – Transport Network (Underlay + Overlay Entry)


VPN 0 là nơi cực kỳ quan trọng:

👉 Nó đóng vai trò:

• Underlay routing
• Overlay tunnel source

Interface ge0/0 – Biz Internet

interface ge0/0
ip address 10.65.91.1/24
tunnel-interface
encapsulation ipsec
color biz-internet
allow-service all
no shutdown Interface ge0/1 – Public Internet

interface ge0/1
ip address 10.65.92.1/24
tunnel-interface
encapsulation ipsec
color public-internet
allow-service all
no shutdown

---

🔥 Insight quan trọng (rất hay bị hiểu sai)

“color” KHÔNG phải QoS


Tài liệu nhấn mạnh rõ:
👉 Color chỉ là label logic để phân biệt WAN transport

Nó được dùng để:

• Tạo TLOC
• Policy routing (App-Aware Routing)
• Path selection

---

2.3 Static Route để reach Controllers

ip route 10.1.0.0/24 10.65.91.100

👉 Đây là điểm mấu chốt:

• vEdge cần reach được vBond trước
• Không reach được → onboarding fail ngay từ đầu

---

3. Giai đoạn 2 – Certificate (Security Foundation)


SD-WAN sử dụng Zero Trust kiểu PKI-based 3.1 Install Root CA

request root-cert-chain install ROOT-CA.pem

👉 Root CA = Trust Anchor
→ Nếu không có → không thể trust controllers

---

3.2 Generate CSR (Certificate Signing Request)

request csr upload home/admin/vedge1_csr

👉 CSR chứa:

• Public key
• Organization info

---

3.3 Sign Certificate trên vManage

openssl x509 -req -in vedge1_csr \
-CA ROOT-CA.pem -CAkey ROOT-CA.key \
-out vedge1.crt

---

3.4 Install Certificate vào vEdge

request certificate install vedge1.crt

👉 Sau bước này:

• vEdge có identity hợp lệ
• Có thể authenticate với control plane

---

4. Giai đoạn 3 – Add vEdge vào vManage

4.1 Với version < 20.x


Lấy thông tin:
show certificate serial

Sau đó add:
request vedge add chassis-num XXX serial-num YYY

👉 Apply trên:

• vManage
• vBond

---

4.2 Với version ≥ 20.x (thực tế production)


Không còn dùng command thủ công nữa ❗

👉 Phải dùng:

• Cisco Smart Account
• File serialFile.viptela

Upload vào vManage:
Configuration → Devices → WAN Edge List

---

Insight thực tế:


👉 Đây là bước chuyển từ:

• Lab mode → Production mode

👉 Cisco enforce:

• License-based onboarding
• Device identity tracking

---

5. Giai đoạn 4 – Activation (Zero Touch Provisioning)


Trên vEdge:
request vedge-cloud activate chassis-num XXX token YYY

👉 Token lấy từ vManage

---

6. Verification – Kiểm tra kết nối Control Plane

show control connections

Output (trang 13):

• vSmart → up
• vBond → up
• vManage → up
• Một số link có thể ở trạng thái connect

👉 Điều này là bình thường:

• SD-WAN thử kết nối qua tất cả WAN links
• Nhưng chỉ một số path active ban đầu

---

7. Tổng kết kiến trúc (Quan trọng cho CCIE)


Quy trình onboarding gồm 4 lớp: 1. Underlay

• IP connectivity tới vBond

2. System Identity

• system-ip
• site-id
• organization-name

3. Security (PKI)

• Root CA
• Certificate

4. Control Plane Join

• vBond → vSmart → vManage

---

🎯 Góc nhìn thực chiến


Nếu onboarding fail → 90% nằm ở:

• Không reach được vBond (routing/NAT/firewall)
• Sai organization-name
• Certificate lỗi
• Chưa add serial vào vManage

---

🔥 Kết luận cho bài SDWAN Onboarding:


Onboarding vEdge không chỉ là config CLI đơn thuần, mà là:

👉 Một quy trình kết hợp giữa networking + security + orchestration

Hiểu sâu phần này sẽ giúp bạn:

• Troubleshoot SD-WAN nhanh hơn rất nhiều
• Làm chủ ZTP và automation
• Tiến gần hơn tới mindset CCIE Enterprise / SD-WAN Architect
