Hiểu Rõ WLC & CAPWAP: Chìa Khóa Kiến Trúc Wi-Fi Doanh Nghiệp Hiện Đại
Bạn có chắc mình đang tận dụng tối đa sức mạnh của Wireless LAN Controller (WLC) trong kiến trúc Wi-Fi doanh nghiệp?
WLC là trung tâm điều phối mạng Wi-Fi, làm việc chặt chẽ với các Access Point (AP) thông qua giao thức CAPWAP – một phiên bản nâng cấp của LWAPP. Dưới đây là những điểm kỹ thuật nổi bật bạn cần nắm vững:
CAPWAP: Giao Thức Xương Sống Giữa AP và WLC
Split MAC vs Local MAC – Bạn đang chọn đúng kiến trúc?
Điều kiện chuyển mạch cục bộ:
Phân Loại WLC – Đâu là lựa chọn phù hợp?
Tình huống thực tế: Triển khai mesh? Đừng dùng vWLC!
vWLC không hỗ trợ Bridge mode trong mesh topology, trừ khi kết hợp Flex+Bridge. Nếu bạn đang triển khai outdoor hoặc kết nối liên vùng – hãy dùng WLC vật lý.
Tài liệu tham khảo thêm:
Đã đến lúc review lại kiến trúc Wi-Fi của bạn: Đang dùng CAPWAP đúng cách chưa? FlexConnect có được kích hoạt đúng không?
#CCIEWireless #WLC #CAPWAP #FlexConnect #CiscoWiFi #SplitMAC #LocalMAC #80211
Bạn có chắc mình đang tận dụng tối đa sức mạnh của Wireless LAN Controller (WLC) trong kiến trúc Wi-Fi doanh nghiệp?
WLC là trung tâm điều phối mạng Wi-Fi, làm việc chặt chẽ với các Access Point (AP) thông qua giao thức CAPWAP – một phiên bản nâng cấp của LWAPP. Dưới đây là những điểm kỹ thuật nổi bật bạn cần nắm vững:
CAPWAP: Giao Thức Xương Sống Giữa AP và WLC- Dựa trên RFC 5415/5416 – giao thức đóng gói và điều khiển tập trung.
- Hỗ trợ Split MAC (chuyển mạch tập trung) và Local MAC (FlexConnect – chuyển mạch cục bộ).
- AP sử dụng 2 đường hầm UDP:
Control tunnel: UDP 5246 (DTLS bắt buộc)
Data tunnel: UDP 5247 (DTLS tùy chọn)
- Nghĩa là từ Access Point, các AP sẽ kết nối về WLC trung điều khiển của nó dùng giao thức CAPWAP. CAPWAP là một loại tunneling protocol.

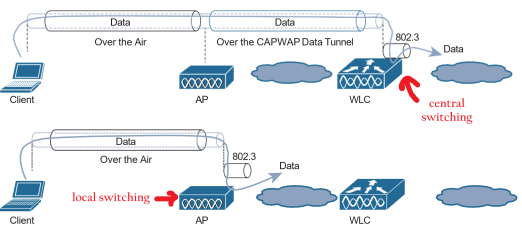

Split MAC vs Local MAC – Bạn đang chọn đúng kiến trúc?- Split MAC: toàn bộ lưu lượng máy khách đều phải đi qua WLC – dễ kiểm soát, phù hợp triển khai core. Nghĩa là tất cả các dữ liệu đều phải chạy từ AP lên đến WLC. Sau đó WLC mới bóc tách CAPWAP ra và chuyển switching qua mạng có dây.
- Local MAC (FlexConnect): AP xử lý lưu lượng tại chỗ – tối ưu chi phí WAN, phù hợp site remote. AP tách data ra và làm local switch. Xem hình.
Điều kiện chuyển mạch cục bộ:- AP ở chế độ FlexConnect
- WLAN bật tính năng Local Switching trong tab cấu hình nâng cao.
Phân Loại WLC – Đâu là lựa chọn phù hợp?- WLC vật lý (on-prem): mạnh mẽ, full tính năng (vd: AIR-CT5508-K9)
- vWLC (Virtual): nhẹ, triển khai nhanh – nhưng bị giới hạn throughput và không hỗ trợ mesh mode, AVC, NetFlow v.v.
- Mobility Express: tích hợp WLC vào AP – dành cho SMB
Tình huống thực tế: Triển khai mesh? Đừng dùng vWLC!vWLC không hỗ trợ Bridge mode trong mesh topology, trừ khi kết hợp Flex+Bridge. Nếu bạn đang triển khai outdoor hoặc kết nối liên vùng – hãy dùng WLC vật lý.
Tài liệu tham khảo thêm:- Cisco Wireless Design Guide 8.1
- Cisco AireOS Release Notes
- CCIE Wireless v3.1 Blueprint
Đã đến lúc review lại kiến trúc Wi-Fi của bạn: Đang dùng CAPWAP đúng cách chưa? FlexConnect có được kích hoạt đúng không?#CCIEWireless #WLC #CAPWAP #FlexConnect #CiscoWiFi #SplitMAC #LocalMAC #80211
