🔥 VTP (VLAN Trunking Protocol) – Hiểu Đúng Để Tránh “Xóa Sạch VLAN Trong 1 Phút”

1. Vấn đề thực tế: Quản lý VLAN trong mạng nhiều switch


Khi bạn có 20–50 switch trong mạng, việc cấu hình VLAN thủ công trên từng switch là:

• Tốn thời gian
• Dễ sai sót
• Khó đồng bộ

👉 Đây chính là lý do VTP (VLAN Trunking Protocol) ra đời.

---

2. VTP là gì?


VTP là một protocol của Cisco giúp:

• Đồng bộ VLAN database giữa các switch
• Giảm công sức cấu hình
• Đảm bảo consistency trong toàn hệ thống

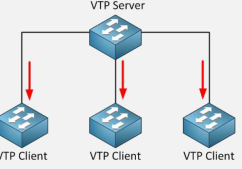

Theo mô hình minh họa:

• Một switch đóng vai trò VTP Server
• Các switch còn lại là VTP Client
• VLAN được tạo trên Server → tự động propagate xuống Client

---

3. Cách VTP hoạt động (Core Mechanism)


Quy trình hoạt động:

1. Tạo / sửa / xóa VLAN trên VTP Server
2. Revision number tăng lên
3. Server gửi VTP Advertisement
4. Client nhận và sync VLAN database

👉 Key insight:

VTP không sync cấu hình interface — chỉ sync VLAN database

---

4. 3 chế độ của VTP (Cực kỳ quan trọng)

🔹 VTP Server

• Tạo / sửa / xóa VLAN: ✅
• Đồng bộ VLAN: ✅
• Gửi advertisement: ✅

🔹 VTP Client

• Không tạo VLAN: ❌
• Nhận VLAN từ server: ✅
• Forward advertisement: ✅

🔹 VTP Transparent

• Tạo VLAN local: ✅
• Không sync VLAN: ❌
• Forward advertisement: ✅

👉 Minh họa rõ ở page 2

---

5. VTP Transparent – Hiểu sai là dính bẫy


Theo sơ đồ ở page 2:

• Transparent KHÔNG sync VLAN
• Nhưng vẫn forward VTP advertisement

👉 Điều này cực kỳ quan trọng trong thiết kế mạng lớn:

• Có thể dùng để isolate domain
• Hoặc làm vùng trung gian

---

6. “Bom nguyên tử” của VTP – Revision Number


Đây là phần quan trọng nhất trong toàn bộ VTP. ⚠️ Cơ chế:

• Switch nào có revision number cao hơn → thắng
• Toàn bộ network sẽ sync theo nó

---

🔥 Kịch bản thảm họa:

1. Bạn mang switch từ lab vào production
2. Switch này có revision number cao
3. Nhưng VLAN database lại rỗng

👉 Kết quả:

• Toàn bộ mạng bị xóa hết VLAN
• Switch client sẽ overwrite database hiện tại

💀 Đây là lý do VTP từng bị “ghét bỏ” trong enterprise

---

🎯 Kết luận thực chiến:

Trước khi đưa switch vào mạng → luôn reset VTP revision

---

7. Broadcast & VLAN – Tại sao VTP quan trọng?


VLAN 10, 20, 30 trên các switch

• Trunk giữa switch

👉 Khi gửi broadcast:

• Chỉ đi trong đúng VLAN
• Không leak sang VLAN khác

👉 Nếu VLAN không đồng bộ:

• Traffic bị drop
• Lỗi cực khó debug

---

8. Lab thực tế – VTP hoạt động như thế nào

🔹 Trạng thái ban đầu

• Switch ở mode server
• VTP domain chưa set → không sync

---

🔹 Khi cấu hình domain (page 6)

vtp domain VNPRO

👉 Kết quả:

• Switch nhận advertisement
• Thấy revision cao hơn
• → Sync VLAN

---

🔹 Khi tạo VLAN (page 7–8)

vlan 20
name Servers

👉 Tất cả switch:

• Học VLAN mới
• Revision number tăng

---

🔹 Khi chuyển sang VTP Client (page 8–9)

vtp mode client

👉 Không thể tạo VLAN:
% VTP VLAN configuration not allowed when device is in CLIENT mode.

---

🔹 VTP Transparent test (page 10–11)

vtp mode transparent

👉 Kết quả:

• VLAN tạo local → không propagate
• Nhưng vẫn forward advertisement

---

9. Lưu ý cực kỳ quan trọng (Best Practices)

❌ Không nên dùng VTP trong production (đa số trường hợp)


Vì:

• Nguy cơ wipe VLAN
• Khó kiểm soát
• Phụ thuộc revision

---

✅ Nếu buộc phải dùng:

• Dùng VTP v3 (có authentication + primary server)
• Reset revision trước khi join
• Dùng password:

vtp password secure123

---

✅ Best Practice hiện đại:

• Disable VTP (transparent mode)
• Quản lý VLAN bằng:
  • Automation (Ansible)
  • SDN (Cisco DNA Center)
  • Infrastructure as Code

---

10. Tổng kết


VTP là một con dao hai lưỡi: ✔ Ưu điểm:

• Tự động hóa VLAN
• Giảm cấu hình thủ công

❌ Nhược điểm:

• Rủi ro cực lớn với revision number
• Có thể phá hủy toàn bộ mạng trong vài giây

---

🔥 Góc nhìn CCIE / Security


Trong thực tế:

• VTP thường bị disable trong enterprise
• Security concern:
  • Rogue switch có thể phá mạng
  • Không có segmentation control mạnh
